Fiber optik omurga kablolaması, modern binalardaki ana veri yoludur. Ekipman odalarını telekom dolaplarına bağlar. Bu sistem bulut hizmetlerinden, yapay zeka uygulamalarından ve videolardan büyük miktarda veri taşıyor. Wi-Fi 6/7 ve IoT cihazları büyüdükçe omurga hızlarının 40G veya 100G'ye ulaşması gerekiyor. Aksi takdirde darboğazlar yaşanır.MPO/MTP konnektörleriburada anahtardır. Tasarımları 12 veya 24 fiberi tek bir fişte paketliyor.
Bu, kalabalık veri merkezlerinde yerden tasarruf sağlar. Sektör liderleri beğeniyorCorningMPO/MTP'nin 40G/100G ağları için standart olduğunu söyleyin. Bu kılavuzda doğru kurulum için basit adımlar gösterilmektedir.
MPO/MTP KonektörüTemel bilgiler

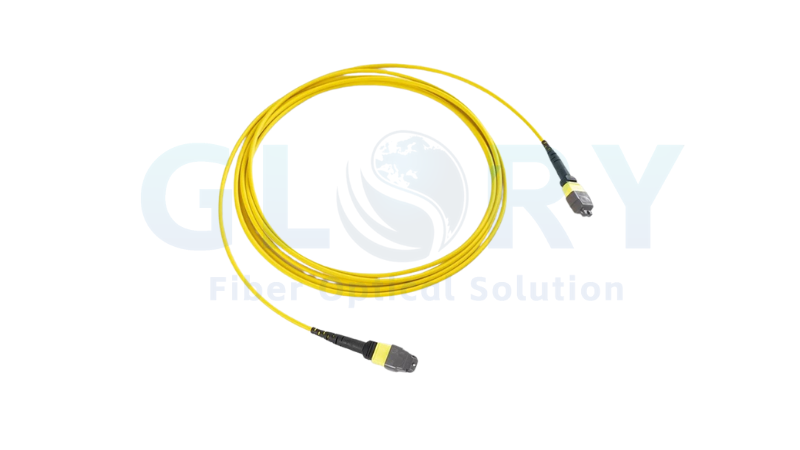

MPO konnektörleri 12 veya 24 fiberli dikdörtgen bir yüksük kullanır. Kılavuz pimleri iyi hizalama sağlar. MTP, MPO'nun daha iyi bir versiyonudur. Çıkarılabilir muhafazalara ve daha sıkı toleranslara sahiptir. İyi kalite, 0,35dB'nin altında ekleme kaybı ve 30dB'nin üzerinde geri dönüş kaybı anlamına gelir. Her zaman IEC 61754-7 uyumluluğunu kontrol edin.
Üç polarite türü vardır: A Tipi (düz), B Tipi (çevrilmiş) ve C Tipi (değiştirilmiş çiftler). FS.com'daki resimler anahtar yöneliminin ne kadar önemli olduğunu gösteriyor. Hiçbir zaman bağlantıları zorlamayın. Yanlış hizalanmış pimler hasara neden olur.
40G/100G Standartları ve Ağ Düzenleri
IEEE 802.3ba, 40GBASE-SR4 ve 100GBASE-SR4 standartlarını tanımlar . 40G, dört adet 10G yolu kullanır. 100G-SR4, dört adet 25G yolu kullanır. Üç düzen iyi çalışır: MPO devreleriyle doğrudan anahtar bağlantıları, MPO'dan-LC devre çıkışlarına-bağlı yapısal kablolama veya omurga{16}yaprak tasarımları. OM4 fiber, 100G-SR4 için 150 metreyi destekler. OM3 yalnızca 100 metreye ulaşıyor.
IEEE tabloları OM4'ün daha iyi olduğunu kanıtlıyor. Fiber tipini daima mesafe ihtiyaçlarınızla eşleştirin. Sinyal kaybını önlemek için sınırları aşmayın.
Kablolama Sisteminizi Tasarlama
İyi maliyet ve performans için OM4 fiberi seçin. OM5 gelecekteki dalga boyu çoğullamasına hazırlık sağlar. Polariteyi dikkatlice planlayın. Yöntem A, yama paneli çevirmelerini kullanır. Yöntem B bağlayıcının ters çevrilmesini kullanır.
Yöntem C, fiber çiftlerini değiştirir. Corning'in MTP HD modülleri yüksek bağlantı noktası yoğunluğu sağlar ve bükülme yarıçaplarını korur. Fiber ihtiyacını hesaplayın. 40G'nin 8 fibere ihtiyacı vardır (4 iletim, 4 alma). 100G-SR4'ün 12 fibere ihtiyacı vardır (8 aktif, 4 yedek). Gevşekliği yönetmek için dikey 1U muhafazaları kullanın. FS.com vaka çalışmaları bunun tıkanıklığı önlediğini gösteriyor.
Kurulum ve Test Kuralları
Önce her konektörü temizleyin. 400x fiber dürbünle inceleyin. IEC 61300-3-35 temizleyicileri kullanın. Takarken kılavuz pimlerini düz bir şekilde hizalayın. Fişin açısını değiştirmeyin. Sesli bir tıklama bekleyin. İki yolu test edin. Katman 1, MPO ışık kaynaklarıyla toplam kaybı ve sürekliliği kontrol eder. Katman 2, bireysel fiberleri kontrol etmek için OTDR'yi kullanır.
Başarılı/başarısız, 850nm'de 1,5dB'nin altında kanal kaybına ihtiyaç duyar. Polariteyi her zaman MPO geridöngü test cihazlarıyla doğrulayın. Yaygın arızalar yüksüklerdeki kir ve yanlış fiber dizileridir. Corning'in kılavuzları uygun tork ayarlarının ayrıntılarını verir.
400G ve Ötesine Hazırlık
Yükseltme yollarını düşünün. 400G-SR8'i dört adet 100G bağlantısına bölmek için 16-fiber MPO kullanın. OM5 fiber, birden fazla dalga boyunda SWDM4 teknolojisini destekler. Mevcut LC ağları için BiDi alıcı-vericiler, 400G-DR4'ün dört 100G hattını idare eden tek fiberli{10}}fiber MPO hatları üzerinde çift yönlü geçişe izin verir.
Bükülmeye-duyarsız fiber (BIF), sıkı tepsilerdeki hasarı önler. IEEE 802.3cm standartları artık çok modlu fiber üzerinden 400G'yi kapsıyor. Önceden sonlandırılmış MPO sistemleri-gerektiğinde kapasite eklemenizi sağlar. Bu "büyüdükçe-öde-olarak-ödeme" yaklaşımı daha sonra paradan tasarruf etmenizi sağlar. Yükseltmeden önce daima OEM alıcı-verici ihtiyaçlarını kontrol edin.
Gerçek-Dünyadan Örnekler ve Neden Önemlidirler
Bazı gerçek vakaları paylaşayım. Gürcistan'daki ticari bir bankanın temel iş modülleri arasında 100G bağlantıya ihtiyacı vardı. FS.com'un yüksek-yoğunluklu MTP sistemini seçtiler. Çözümde dış mekan bağlantıları için zırhlı MTP kabloları kullanıldı. Şiddetli yağmur ve karda çalıştı. Banka, temel uygulamaları için-düşük gecikmeli aktarıma sahip oldu. Sanırım bu, önceden sonlandırılmış sistemlerin-zor koşullarda nasıl çalıştığını gösteriyor.
Diğer bir örnek ise Corning'in EDGE Rapid Connect'idir. Bu, sağlam, yüksek-yoğunluklu bir kablolama çözümüdür. Fast Track MTP konnektörünü kullanır. İki teknisyen bir iş gününde 3.456 fiberi bağlayabiliyor. Bu çok hızlı. Corning, kurulum süresini %70'e kadar azalttığını söylüyor. Benim görüşüme göre bu tür bir hız büyük veri merkezleri için çok önemlidir.
Ayrıca MPO/MTP konnektörleri zamandan tasarruf sağlar. Geleneksel alan sonlandırma, karmaşık işler için 55-75 saat sürer. MPO/MTP sistemleri fabrikada sonlandırılmış olarak gelir. Kurulum süresini %75-80 oranında kısaltırlar. Bu sadece konuşmak değil. Bu gerçek bir tasarruftur.
Standartlar Ne Diyor?
2010'daki IEEE 802.3ba standardı, 40G ve 100G Ethernet kurallarını belirliyor. Farklı ortamlar için PHY özelliklerini tanımlar. 2015 yılındaki IEEE 802.3bm güncellemesi, 100G için 4×25Gbps mimarisini ekledi. Bu, 10×10Gbps’den 4×25Gbps’ye geçti. Daha düşük güç ve daha iyi yoğunluk anlamına gelir. Bu standartlar günümüzün QSFP28 modüllerinin temelini oluşturmaktadır.
Mesafeler için OM4 fiber en iyisidir. 100G-SR4 için 100 metreyi ve 40G-SR4 . OM3 için 150 metreyi destekler, 100G-SR4 için yalnızca 70 metreyi destekler. Yani OM4 daha fazla erişim sağlıyor. Veriler açık.
400G'ye Hazırlanıyoruz
400G'ye geçiş gerçekleşiyor. 400G-SR8, PAM-4 kodlamasını ve MPO-16 konektörlerini kullanıyor. Her fiber 50G'de çalışır. Yani 400G için 8 fibere ihtiyacınız var. Bu, 16 fiberli eski NRZ fikrinden daha verimlidir.
Commscope, 16 fiberli gövdelerin yeni yapılar için akıllı olduğunu belirtiyor. 8 fiberli ve 16 fiberli uygulamaları desteklerler. Bu esneklik sağlar. İleriye yönelik planlamanın paradan ve sorundan tasarruf sağladığına inanıyorum.
Son Düşünceler
Fiber omurga altyapısı modern ağlar için hayati öneme sahiptir.MPO/MTP konnektörleriyüksek-hızlı bağlantıları mümkün kılar. IEEE 802.3ba gibi standartlar kuralları sağlar. OM4 fiber iyi performans sunar. FS.com ve Corning'deki gerçek vakalar bunun işe yaradığını gösteriyor. İleriye baktığımızda 400G'nin 16 fiberli MPO'lara ve PAM-4 teknolojisine ihtiyacı var. Benim tavsiyem sisteminizi dikkatli planlamanızdır. Kaliteli parçalar kullanın. Kurulum kurallarına uyun. Her şeyi test edin. O zaman ağınız bugüne ve yarına hazır olacaktır.
