Hiper ölçekli bilgi işlemin, yapay zeka eğitim kümelerinin ve gerçek{0}}analitiğin aralıksız büyümesi, veri merkezi bant genişliği taleplerini 100G'lik rahat platonun ötesine itti. Sektörün gidişatı artık kesin olarak mevcut güç olarak 400G'ye ve yakın sınır olarak 800G'ye sabitlenmiştir.
Ancak fiziksel fiber omurganın bu oranları destekleyecek şekilde ölçeklendirilmesi yalnızca doğrusal bir yükseltme değildir; optik fiziği, termal dinamikleri ve operasyonel pragmatizmi dengeleyen-temel bir yeniden mimaridir. Tasarım zorluğu kritik bir gerilim etrafında dönüyor: karmaşıklığı, güç tüketimini ve fiziksel ayak izini orantılı olarak artırmadan yoğunluğun ve hızın nasıl artırılacağı.
I. Hiper Ölçekli Bant Genişliğine Yönelik Temel Mimari Değişiklikler
A. Yüksek-Yoğunluklu Yapıların Benimsenmesi: MPO/MTP Panelleri ve Yapısal Kablolama
Liflerden Kumaşlara: Yüksek-Yoğunlukla Yolları Yeniden DüşünmekFiber Patch PanellerVeMTP/MPO Çözümleri
Genellikle çift yönlü LC veya SC konnektörlerle oluşturulan geleneksel omurga yaprak mimarileri{0}, 400G ve sonrasında bir kırılma noktasıyla karşı karşıyadır. Paralel optikler için gereken çok sayıda fiber, kablo yönetimini ve raf alanını zorlayabilir. Stratejik yanıt, yapısal, yüksek-yoğunluklu fiber optik bağlantı panellerine ve MPO/MTP-tabanlı kablolama ekosistemlerine toptan geçişte yatmaktadır.
Örneğin bir 400G-SR8 modülü, 16-fiber MPO-16 konektörü kullanır (iletim için 8 fiber, alma için 8 fiber). Bu tür binlerce bağlantıyı çift yönlü konektörlerle dağıtmak savunulamaz. 96, 144 ve hatta daha yüksek bağlantı noktası sayılarını destekleyen 2U veya 4U birimleri gibi modern yüksek yoğunluklu fiber patch paneller, bu yoğunluğu yönetecek şekilde tasarlanmıştır. Bunlar pasif muhafazalar değil, kablo yönetimi stratejisinin aktif bileşenleridir; özel bükülme yarıçapı kontrolü, açık etiketleme yolları ve sağlam gerilim azaltma ile tasarlanmıştır.

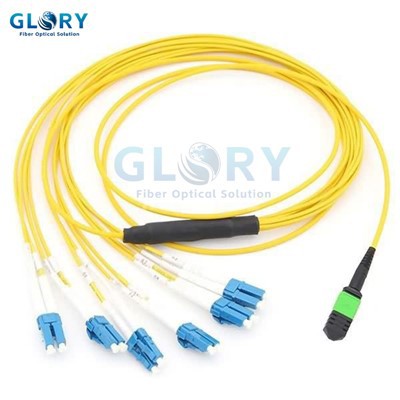

Asıl yenilik geçiş noktalarındadır. MTP/MPO ana kablolar-önceden-her iki ucunda da MPO konnektörleri bulunan kablo demetleri-paneller arasında temiz, modüler omurga bağlantıları oluşturur. MTP'den LC'ye bağlantı kabloları daha sonra ayrı anahtar bağlantı noktalarına veya sunuculara bağlanmak için kritik öneme sahip fan çıkışını-sağlar. Büyük bulut sağlayıcıları tarafından dağıtımlarda doğrulanan bu modüler yaklaşım, geleneksel saha sonlandırmalara kıyasla kurulum süresini %70'e kadar azaltır ve performansı- düşüren bükülme veya zayıf birleştirme riskini en aza indirir.
Ethernet Alliance tarafından 2024 yılında yapılan bir test, 400G-SR4.2 uygulamaları için önceden-sonlandırılmış bir MPO-12 ila 6xLC koparma sisteminin, eşleşen çift başına 0,35 dB'nin altında tutarlı ekleme kaybını koruduğunu ve IEEE 802.3bs spesifikasyonlarını karşıladığını ve aştığını gösterdi. Ultra-yüksek yoğunluk için yapılandırılmış bir fiber optik bağlantı paneli ile daha kolay yeniden yapılandırmaya öncelik veren bir fiber optik bağlantı paneli arasındaki seçim, operasyonel açıdan önemli bir değiş tokuştur; daha yüksek yoğunluk genellikle yeniden yama süresinin biraz artmasıyla sonuçlanır.
B. Medya Seçimi: Farklı Erişimler için OM5 Çok Modlu ve OS2 Tek-Modlu Fiber
Bilinmeyen Omurga: Doğruyu SeçmekHarici ve Dahili Fiber Optik Kablolar
Aktif optiklerin performansı, sonuçta pasif fiber tesisinin kalitesi ve özelliklerine göre belirlenir. Veri merkezi içi iç mekan fiber optik kabloları için, 400G/800G'ye geçiş, OM5 geniş bant çok modlu fiber (WBMMF) ve OS2 tek- modlu fiberin (SMF) baskın ortam olmasını sağlamlaştırdı. OM5 fiber, 850-950 nm dalga boyunda genişletilmiş bant genişliği ile 100 m'nin üzerinde 400G-SR4.2'yi destekler ve 70 m'nin üzerinde 800G-SR8'i desteklemesi öngörülmekte olup raf üstü bağlantılardan yaprak bağlantılara daha kısa erişim için uygun maliyetli bir çözüm sunar.
Bununla birlikte, 100-150 m'nin ötesindeki herhangi bir bağlantı için veya gelecekte-1,6T ve tutarlı teknolojilere karşı koruma sağlamak amacıyla, OS2 tek modlu fiber, biraz daha pahalı olsa da, kesin bir seçimdir.
Neredeyse sınırsız bant genişliği ve daha düşük zayıflaması, onu omurgadan{0}}omurgaya-ve kampüs içi-bağlantılar için geçerli tek ortam haline getiriyor. Kablo tasarımının kendisi kritik öneme sahiptir. Pürüzsüz, düşük-düşük dumanlı-halojen (LSZH) kılıflara sahip, düşük-sürtünmeli iç mekan kablosu, sıkışık havai tepsilerdeki yüksek-hacimli, yüksek-bükümlü kurulumlar için gereklidir. Harici bağlantılara sahip veri merkezleri veya genişleyen kampüsler için dış mekan fiber optik kablo seçimi de aynı derecede stratejiktir.
Dış mekan zırhlı fiber optik kablo, doğrudan gömme için çok önemli kemirgen ve ezilme direnci sağlarken, ADSS dış mekan kablosu (Tamamen-Dielektrik Kendiliğinden-Desteklenen), ayrı bir haberci kablosu olmadan havadan dağıtım için tasarlanmıştır. Bu uzun mesafeli fiberler için zayıflama spesifikasyonu çok önemlidir; birinci sınıf OS2 kabloları artık rutin olarak 1550 nm'de 0,16 dB/km değerine ulaşıyor; bu rakam doğrudan daha uzun amplifikatör aralıklarına ve daha düşük sistem maliyetine dönüşüyor.
C. Kenarın Güvenliğinin Sağlanması:PLC Ayırıcılarve Yüksek-PerformansAPC Konnektörleri
Uçta Hassasiyet: Fiber Optik Ayırıcıların, PLC Teknolojisinin ve Konektörlerin Kritik Rolü
Veri merkezleri daha dağıtılmış, uç{0}}uyumlu mimarilere doğru geliştikçe, fiber omurganın tesis içindeki pasif optik LAN (POL) ve izleme altyapılarını da desteklemesi gerekir. Burada PLC ayırıcılar hayati bir rol oynamaktadır.

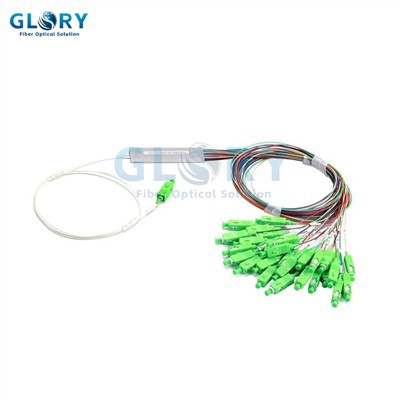

Daha önceki kaynaşmış bikonik konik (FBT) teknolojisinin aksine, kompakt 1x8 PLC ayırıcı veya 1x2 PLC ayırıcı modüller gibi PLC (Düzlemsel Işık Dalgası Devresi) ayırıcıları, üstün performans tutarlılığı, daha düşük polarizasyon-bağımlı kayıp (<0.1 dB), and a wider operating temperature range (-40°C to 85°C). They are integrated into splitter cassette units within the main distribution area (MDA) to enable a single transceiver to broadcast signals to multiple endpoints for management or security systems. The integrity of every connection point is non-negotiable.
The move to higher speeds has made return loss (RL) specifications for fiber optic connectors drastically more stringent. While UPC (Ultra Physical Contact) connectors with a typical RL of >50 dB, 10G, 400G ve 800G sistemleri için yeterliydi, özellikle de PAM4 modülasyonunu kullananlar, genellikle SC APC veya LC APC konnektörleri gerektirir.
The angled physical contact (APC) polish provides a RL of >60 dB, karmaşık PAM4 göz diyagramını ciddi şekilde bozabilecek yansıyan gürültüyü en aza indirir. Kurulum yöntemi aynı zamanda, fabrikada-parlatılmış konektörlerle rekabet edebilecek ekleme kaybı performansıyla yerinde-araçsız-sonlandırmayı mümkün kılan hızlı konektörler (aynı zamanda-sahada kurulabilir konektörler olarak da bilinir) ile yenilik de görüyor (<0.3 dB), a crucial factor for rapid repairs and scaling in hyper-scale environments.
II.Gelecek On Yıl için-Ortak Tasarlanmış Bir Temel Oluşturmak
400G/800G için yüksek-performanslı bir veri merkezi fiber omurga ağı oluşturmak, basit bir hız yükseltmesinden çok daha fazlasıdır; birkaç çekirdek katmanın birlikte-tasarımını gerektiren sistemik bir mühendislik çalışmasıdır. Başarı, aşağıdakilerin sinerjik optimizasyonuna bağlıdır: fiber sayısındaki patlayıcı büyümeyi yönetmek için MTP/MPO'ya dayalı yüksek-yoğunluklu yapısal kablolama sistemlerinin benimsenmesi; farklı mesafelere ve ortamlara uygun OM5 çok modlu veya OS2 tek-modlu fiberleri ihtiyatlı bir şekilde seçmek; ve sinyal bütünlüğünü sağlamak için yüksek-performanslı PLC ayırıcıların ve APC konektörlerinin kritik bağlantı noktalarına dağıtılması.
İleriye bakıldığında, 1,6T ve hatta daha yüksek veri hızları yaklaştıkça ve tutarlı optikler veri merkezine daha da nüfuz ettikçe, bant genişliği potansiyeli, zayıflama performansı ve fiber altyapısının yoğunluğuna ilişkin talepler daha da aşırı hale gelecektir. Günümüzde yapılan-ölçeklenebilirlik, yönetilebilirlik ve enerji verimliliğine odaklanan mimari seçimler ve hassas dağıtımlar,-önümüzdeki on yıldaki veri seli için sağlam, esnek ve verimli bir temel çekirdek oluşturmakla ilgilidir. Sonuçta, bant genişliği yarışını kazanmak yalnızca en gelişmiş optik modüllere değil, daha da önemlisi, hepsini sessizce taşıyan, -hassasiyetle tasarlanmış ve doğrulanmış- temeldeki fiziksel katman fiber ağına bağlıdır.
