Doğru Kablo Seçiminin Önemi
Uygun olmayan bir kablonun takılması performansın düşmesine, sinyal arızasına veya uyumluluk ihlallerine yol açabilir. Her kablo tipi, mekanik stres, yangın güvenliği veya çevreye maruz kalma gibi farklı zorlukların üstesinden gelmek için özel malzeme ve yapılarla tasarlanmıştır. Bir kabloyu amaçlanan uygulamanın dışında kullanmak, ağın güvenilirliğini tehlikeye atar.
Örneğin, iç mekan{0}}sınıflandırmasına sahip bir kabloyu dış mekan ortamında kullanmak, genellikle ceketin zamanından önce bozulmasına ve nem girişine neden olur, bu da sinyal kaybına yol açar ve maliyetli değiştirme gerektirir.
Sektör verileri bu seçimlerin pratik etkisinin altını çiziyor. Fiber Geniş Bant Derneği, hatalı kablo spesifikasyonu da dahil olmak üzere kurulum hatalarının, ilk hizmet gecikmelerinin önemli bir kısmına katkıda bulunduğunu belirtti. Ayrıca, Uluslararası Telekomünikasyon Birliği (ITU) "Dijital gelişimin ölçülmesi" raporlarında, doğru bileşen seçimiyle başlayan geniş bant benimsemenin temel taşı olarak güvenilir altyapıyı sürekli olarak vurgulamaktadır.
FTTH Bağlantı Kabloları: Dış Bina Giriş Segmenti
FTTH saplama kabloları, caddedeki bir dağıtım noktasından abonenin tesislerine kadar olan son bağlantıyı sağlar. Tasarımları, bu kısa ve genellikle karmaşık çalışma için esnekliğe ve kurulum kolaylığına öncelik verir. Önemli bir özellik, kablo dar köşelerden veya küçük giriş bağlantı noktalarından geçirildiğinde sinyal kaybını en aza indiren, bükülmeye-duyarsız fiber için ITU-T G.657 standardıyla uyumluluktur.
Bu kablolar genellikle küçük bir çapa ve hafif bir tasarıma sahiptir ve kurulum sürecini basitleştirmek ve hızlandırmak için genellikle-önceden bağlanır. Kılıf malzemesi genellikle sınırlı dış mekan maruziyeti için tasarlanmıştır ancak tam bir dış mekan kablosuna eşdeğer değildir. Yaygın bir hata, FTTH saplama kablosunun kullanımının uzun havai veya gömülü açıklıklara uzatılmasıdır.
Özel bir dış mekan kablosunun sağlam takviyesi ve nem bariyerlerinden yoksun olduğundan bu tür yanlış kullanım, yüksek arıza riskine yol açar. Birden fazla internet servis sağlayıcısından (İSS) alınan belgeler, bu uygulamanın "son sayaç" segmentindeki önlenebilir ağ arızalarının sık görülen bir nedeni olduğunu göstermektedir.

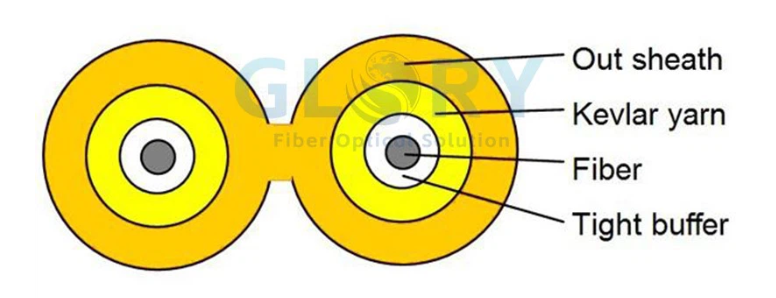

Dahili Kablolar: Dahili Yollara Uygunluk ve Güvenlik
Sinyal bir binaya girdiğinde, yangın güvenliği ve elektrik kurallarına uygunluk öncelikli konular haline gelir. İç mekan kabloları, Ulusal Yangından Korunma Birliği (NFPA) 70 veya Kuzey Amerika'daki Ulusal Elektrik Yasası (NEC) gibi standartlarda tanımlandığı gibi yanıcılık ve duman üretme özelliklerine göre sınıflandırılır.
İki ana derecelendirme önemlidir:
Yükseltici{0}}derecelendirmesi (OFNR)
Basınçlı boşluk olmayan şaftlarda-katlar arasındaki dikey geçişler için tasarlanmıştır. Bu kablolar alevin yukarıya doğru yayılmasına karşı koyar.
Genel kurul-dereceli (OFNP)
Asma tavanların üstü veya yükseltilmiş zeminler gibi çevresel hava sirkülasyonu için kullanılan alanlar için gereklidir. Çok az duman üreten ve daha az yanıcı olan bir kaplamaya sahiptirler.
Bir plenum alanında yükseltici{0}noktalı bir kablo kullanmak, bina ve yangın kurallarının doğrudan ihlalidir. Bu tür ihlaller, bir inceleme sırasında fark edilirse, tüm-uyumlu olmayan kabloların kaldırılması ve değiştirilmesi yönünde emir verilmesiyle sonuçlanabilir. Güvenlik derecelendirmelerinin ötesinde, iç mekan kabloları dayanıklılık için sıklıkla sıkı-tamponlu bir yapı kullanır ve konektör (LC, SC) ve cila (UPC, APC) seçimi, arayüz ekipmanına göre belirlenir.

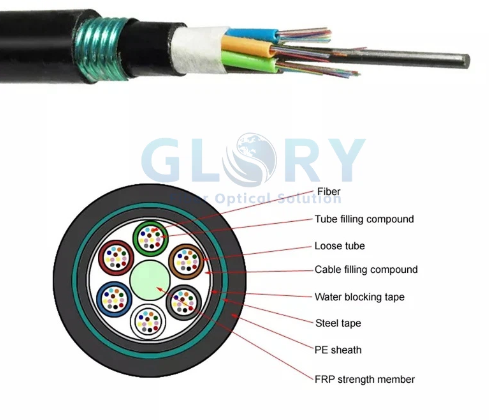

Dış Mekan Kabloları: Çevresel Dayanıklılık için Tasarlandı
Dış mekan kabloları, ultraviyole radyasyon, aşırı sıcaklıklar, nem ve kemirgenlerden veya kazmalardan kaynaklanan fiziksel hasarlar dahil olmak üzere çevresel stres faktörlerine uzun süre maruz kalmaya dayanacak şekilde yapılmıştır. Yapıları iç mekan tiplerinden önemli ölçüde farklıdır. Lifler genellikle su-tıkanmış tüplerin içinde gevşek bir şekilde muhafaza edilir ve dış kılıf yüksek-yoğunluklu, UV- dirençli polietilenden yapılır.
Gerekli mekanik koruma seviyesi kurulum yöntemine bağlıdır:
Doğrudan Defin
Bu kablolar, ezilmeye ve kemirgenlerin nüfuz etmesine karşı dayanıklı olması için genellikle oluklu çelik bantla zırhlanmıştır.
Havadan
Direkler arasındaki mesafelerde kablonun ağırlığını desteklemek için entegre bir güç elemanı veya taşıyıcı içerirler.
Kanal
Boruların içinden geçmeyi kolaylaştırmak için pürüzsüz bir kılıfla tasarlanmıştır.
Sık sık yapılan bir hata, dış mekan kablosunu doğrudan binanın iç kısmına getirmektir. Dış mekan kablosunun polietilen kılıfı, yangın güvenliği açısından değerlendirilmemiştir ve genellikle iç mekanda çalışma kuralları tarafından yasaklanmıştır. Standart uygulama, dış mekan kablosunu yalıtılmış bir dış muhafazada sonlandırmak ve iç yol için uygun şekilde derecelendirilmiş bir iç mekan kablosuna geçiş yapmaktır.
Pratik Bir Seçim Metodolojisi
Seçime sistematik bir yaklaşım, yaygın hataları önler. Süreç, kablonun amaçlanan yolu hakkında ardışık üç soruya dayanabilir:
Fiziksel Yol Nedir?
Yolun tamamını belirleyin: harici gömme, havai, iç duvar, tavan plenumu veya bunların birleşimi. Rotayı çevreye göre bölümlere ayırın.
Baskın Tehlikeler Nelerdir?
Her segment için ana riskleri tanımlayın. Su ve ezilme (gömülü), UV ve gerilim (havadan) mı, yoksa yangın ve duman yayılımı mı (iç mekan plenumu)?
Hangi Kablo Özellikleri Bu Tehlikeleri Azaltır?
Standart özellikleri belirlenen tehlikelere göre tasarlanmış kabloyu seçin. Bu, yer bölümleri için gömme zırhın, hava-işleme alanları için bir plenum derecesinin ve dar giriş noktaları için bükülmeye-duyarsız fiberin belirtilmesi anlamına gelir.
Bu metodoloji, odağı ürün adlarından performans gereksinimlerine kaydırır. İster basit bir ev kurulumu, ister karmaşık bir kampüs ağı için olsun, evrensel olarak geçerlidir.
Çözüm
FTTH inişli çıkışlı, iç ve dış mekan fiber optik kablolar, farklı,{0}değiştirilemez işlevler sunar. Saplama kablosu esneklik ve basit harici giriş için optimize edilmiştir. İç mekan kabloları yangın güvenliği kurallarına tabidir. Dış mekan kabloları çevresel ve mekanik dayanıklılık için üretilmiştir.
Başarılı uygulama, her türün tasarım amacına saygı gösterilmesini gerektirir.
Tekrarlanan nem girişi, yangın yönetmeliği ihlalleri ve mekanik arıza sorunları çoğunlukla bir kablonun amaçlanan kapsamı dışında uygulanmasının sonucudur. İlk olarak kurulum ortamının ve ilgili risklerin analiz edilmesiyle, uygun kablo özellikleri açık ve mantıklı bir sonuç haline gelir ve güvenilir ve uyumlu bir fiber optik kurulumun temelini oluşturur.
