30 km'lik bir fiber makarası 30 km'lik fiber depolar. Otomatik olarak 30 km'lik düz bir-hat çalışma aralığı sağlamaz. Fiberin bir kısmı, uçak en uzak noktasına ulaşmadan önce tüketilir ve açılan yol nadiren tamamen düz olur.
Bağlantı rezervi, fırlatma-alanı yönlendirmesi, rakım değişiklikleri, engellerin etrafından dönüşler, yerle temas, fiber sarkması ve ödeme davranışının tümü, kullanılan fiber miktarını artırır. Bu nedenle pratik aralık, depolanan fiberin nasıl gerçek bir rota haline geldiğine bağlıdır.
Depolanan uzunluk, makaradaki lif miktarıdır. Kullanılabilir aralık rotaya, rezervasyona ve ödeme koşullarına bağlıdır.
Bir makaranın nominal uzunluğu, garanti edilen bir çalışma yarıçapı değil, bir depolama özelliğidir. Sistemin bağlantı rezervine ihtiyacı olması ve dağıtılan fiberin iki nokta arasındaki en kısa çizgi yerine gerçek üç-boyutlu rotayı izlemesi nedeniyle kullanılabilir aralık her zaman daha düşüktür.
Makara Uzunluğu, Açılan Uzunluk ve Kullanılabilir Menzil Farklıdır
Bu ilişki kasıtlı olarak sabit bir yüzde yerine planlama sınırı olarak yazılmıştır. Doğru pay, uçak gövdesine, depolama yapısına, saha geometrisine, montaj konumuna ve fiberin tek yönlü ödeme için mi yoksa kontrollü kurtarma için mi tasarlandığına bağlıdır.
Kullanılabilir Aralığın Makara Uzunluğundan Daha Düşük Olmasının Yedi Sebebi
1Bağlantı ve Başlatma Rezervi
Fiber, uçak fırlatma noktasından uzaklaşmaya başlamadan önce zaten tüketiliyor. Sistemin makarayı, optik modülü ve toprak- tarafındaki ekipmanı konnektörü yüklemeden veya keskin bir bükülmeye zorlamadan bağlamak için yeterli uzunluğa ihtiyacı vardır.
Rezerv, gerçek montaj ve bağlantı düzenine göre tanımlanmalıdır. Çok kısa kesmek, doğrudan konnektöre veya fiber çıkışına gerilim uygulayabilir.
2Uçuş Yolu Düz Bir Çizgi Değildir
Fırlatma noktası ile uçak arasındaki en kısa mesafe düz bir çizgidir ancak gerçek rotalar dönüşleri, irtifa değişikliklerini ve engellerden kaçınmayı içerir. Her sapma, düz-hat mesafesini aynı miktarda artırmadan konuşlandırılmış fiber uzunluğunu artırır.
Yükselen, bir yapının etrafında dönen ve alçalan bir rota, yatay harita mesafesinden çok daha fazla lif tüketebilir. Bu nedenle rota planlamasında başlık makarası uzunluğu yerine beklenen yol geometrisi kullanılmalıdır.
3Fiber Sarkması ve Zemin Teması Uzunluk Ekleme
Serbest kalan lif mükemmel şekilde gerilmiş bir geometrik çizgi olarak kalmaz. Temas noktaları arasında sarkabilir veya zemine, bitki örtüsüne ve yapılara yerleşebilir. Bu yerel eğriler konuşlandırılmış uzunluğu arttırır.
Gevşek lif çıkıştaki doğrudan gerilimi azaltabilir, ancak aşırı gevşeklik aynı zamanda engellere takılan ilmekler de oluşturabilir. Amaç, maksimum gerilim veya kontrolsüz gevşeklik değil, istikrarlı ödemedir.
4Ödeme Sonrası Engeller Rotayı Değiştiriyor
Binalar, direkler, dallar, çitler ve engebeli araziler, dağıtılan fiberin yönünü değiştirebilir. Fiber bir engele temas ettiğinde, kalan rota orijinal çizgiyi takip etmek yerine bu noktanın etrafında dönebilir.
5Ödeme Direnci Kalan Marjı Tüketebilir
Pasif fiber makarası sarma kalitesine, çıkış geometrisine, makara sertliğine ve sağlam montaja bağlıdır. Çapraz katmanlar, deforme olmuş bir makara veya pürüzlü bir çıkış yolu, direnci artırabilir ve elyafın salınımını bozabilir.
GL-FPV makarası pasif bir ödeme yapısı kullanır. Sarma ve çıkış tasarımı, kullanılabilir dağıtım uzunluğunu doğrudan etkiler.
Daha yüksek direnç her zaman depolanan fiberin fiziksel olarak daha kısa olduğu anlamına gelmez, ancak makaranın son kısmının güvenilir bir şekilde açılmasını engelleyebilir. Bu nedenle etkili rota, yalnızca nominal lif sayısından ziyade başarılı bir ödeme testine dayanmalıdır.
6Daha Uzun Makaralar Kurulu Yükü Değiştirir
Daha uzun konfigürasyonlar makara modülünün kalkış ağırlığını artırır. Glory Optical, 3 km'lik standart modül için 300 g ve 30 km'lik standart modül için 2,10 kg net ağırlık listeliyor. Entegre versiyonların ağırlığı 320 g'dan 2,22 kg'a kadar değişir.
Bu rakamlar, tam uçak yükleri değil, makara-modülü ağırlıklarıdır. Montaj parçaları, optik elektronikler, kameralar, güç donanımı ve diğer ekipmanlar da dahil edilmelidir. Daha uzun bir makara, platformun kalan yük marjını azaltırken daha fazla depolanmış fiber sağlayabilir.
7Değişim İçin Operasyonel Rezerv Gereklidir
Üretim toleransı, rota değişiklikleri ve gerçek dağıtım koşulları belirsizlik yaratır. Her sayacın kullanılmasının planlanması, beklenmedik bir dönüşe, değişen bir fırlatma pozisyonuna veya ek bir bağlantı döngüsüne izin vermez.
Her proje için tek bir sabit rezerv benimsemek yerine, temsili ödeme testlerinin sonuçlarını kaydedin ve belirli ürün, platform ve ortam için dahili planlama ödeneği belirleyin.
30 km Makara Uzunluğu 30 km Düz-Hat Yarıçapı Anlamına Gelmez
Aşağıdaki örnek, aynı nominal makaranın neden farklı kullanılabilir aralıklar üretebildiğini göstermektedir. Bu, sabit bir çalışma özelliği değil, kavramsal bir karşılaştırmadır.
| Dağıtım Durumu | Düz-Hat Yolculuğu Dışında Fiber Tüketimi | Kullanılabilir Aralığa Etkisi |
|---|---|---|
| Açık, basit rota | Bağlantı rezervi, başlatma yönlendirmesi ve sınırlı sarkma | Nominal makara uzunluğuna en yakın fakat yine de altında |
| İrtifa değişikliği olan rota | Dikey hareket ve kavisli geçişler | Yatay mesafe birimi başına daha fazla fiber kullanılır |
| Yapılı çevre | Dönüşler, köşeler, temas noktaları ve yeniden yönlendirilen yollar | Kullanılabilir düz-çizgi mesafesi daha da azalır |
| Düzensiz ödeme | Sorunsuz bir şekilde serbest bırakılamayan yerel gevşeklik, takılma veya lif | Saklanan uzunluğun bir kısmı pratikte kullanılamayabilir |

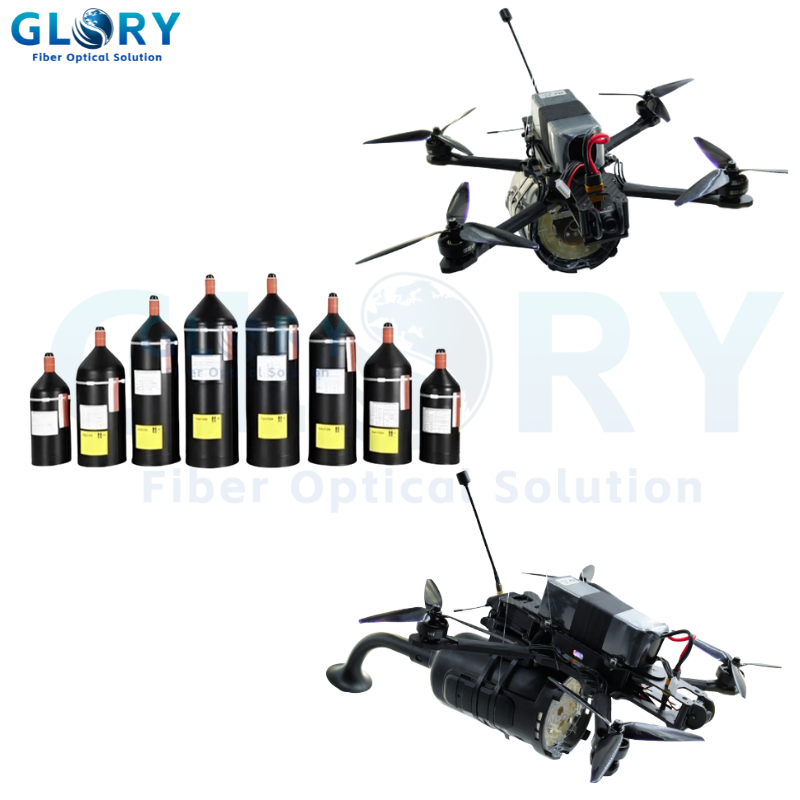

GL-FPV-M30 ve GL09-GXT: Farklı Ürün Öncelikleri
Glory Optical, farklı önceliklere sahip iki ürün yönü sunar. GL-FPV-M30, bilinen makara uzunluklarına ve yayınlanmış ağırlık yapılandırmalarına odaklanırken, GL09-GXT, ultra hafif sürümü, özel kılavuzlu-fiber sürümü ve Kevlar kaplı sürümüyle farklılık gösterir.
| Ürün Yönü | Depolama Konsepti | Ana Aralık Değerlendirmesi | Alıcıların Neleri Doğrulaması Gerekiyor? |
|---|---|---|---|
| GL-FPV-M30 | Pasif ödeme makarası, 3-30 km'lik standart konfigürasyonlarda mevcuttur | Sabit-tek yönlü serbest bırakma, modül ağırlığı ve rota payı | Net ağırlık, sarım tutarlılığı, çıkış yönü, ödeme testi ve konnektör konfigürasyonu |
| GL09-GXT | Ultra hafif, özel kılavuzluk-fiber ve Kevlar-kaplamalı versiyonlarda sunulan özel İHA fiber-kova platformu | Modül ağırlığı, fiber performansı ve mekanik koruma arasında gerekli dengenin seçilmesi | Seçilen versiyon, net ağırlık, fiber yapısı, seramik çıkış durumu, ödeme testi ve konnektör konfigürasyonu |
GL-FPV-M30 Pasif Ödeme Makarası
GL-FPV ailesi, G.657.A2 tek-modlu fiber kullanılarak 3, 5, 10, 15, 20 ve 30 km'lik yapılandırmalarda mevcuttur. Standart makara ve entegre{11}}modül versiyonları, alıcıların daha düşük modül ağırlığını daha basit elektronik entegrasyonla karşılaştırmasına olanak tanır.
Bu ürün yönü en iyi şekilde, tam-uzunluk ödeme testi, yüklü yük ölçümü ve amaçlanan ortama dayalı rota tahsisi yoluyla değerlendirilir.
GL-FPV-M30 teknik özelliklerini görüntüleyin →
GL09-GXT İHA Fiber Optik Kablo Kovası
GL09-GXT yeniden kullanılabilir bir ürün olarak tasarlanmamıştır. Ana değeri üç özel versiyondan gelir: yüke duyarlı-platformlar için ultra hafif bir versiyon, özel bir kılavuzluk-fiber versiyonu ve ek mekanik koruma gerektiren uygulamalar için Kevlar kaplı bir versiyon.
Ödeme açıklığı seramik bir kontak bileşeni kullanır. Serbest bırakma sırasında fiber aynı çıkış alanı boyunca tekrar tekrar hareket eder. Daha sert seramik yüzey, hareketli fiberin çıkışta kesilmesini veya aşınmasını önlemeye yardımcı olur; aksi takdirde bir oyuk oluşturabilir, sürtünmeyi artırabilir veya fibere zarar verebilir.
GL09-GXT ürün sayfasını görüntüleyin →Seramik Elyaf Çıkışı Neden Önemlidir?
Fiber çıkışı, ödeme sırasında yoğunlaştırılmış bir temas noktasıdır. Çıkış malzemesi çok yumuşaksa, tekrarlanan elyaf hareketi yüzeyde kademeli olarak bir oyuk açabilir. Bu oluk daha keskin bir kenar oluşturabilir, direnci artırabilir ve aşınma, takılma veya kırılma riskini artırabilir.
Seramik çıkış, daha sert ve aşınmaya{0} daha dayanıklı bir yüzey sağlayarak açıklığın ödeme sırasında şeklini korumasına yardımcı olur. Kurulumdan önce seramik parçanın talaş, kirlenme ve kenar hasarı açısından kontrol edilmesi gerekir.
Seramik Elyaf Çıkışı Neden Önemlidir?
Ödeme sırasında fiber, değişen açılarda hareket ederken tekrar tekrar çıkış kenarına temas eder. Çıkış malzemesi çok yumuşaksa, ince elyaf yavaş yavaş yüzeyi kesebilir, bir oluk oluşturabilir veya daha keskin bir kenar açığa çıkarabilir.
Seramik çıkış daha sert, daha pürüzsüz bir aşınma yüzeyi sağlar ve yerleştirme sırasında amaçlanan çıkış geometrisinin korunmasına yardımcı olur. Kullanmadan önce yine de talaş, kirlenme ve kenar hasarı açısından incelenmelidir.
Pilotlar Neden Kalan Elyaf Uzunluğunu Kesin Olarak Bilemiyor?
En pratik sınırlamalardan biri, pilotun genellikle uçuş sırasında makaradan gerçekte ne kadar lif kaldığını görememesidir. Pasif bir makara normalde kalan uzunluğun doğrudan-okunmasını sağlamaz ve konuşlandırılan fiber yolu dönüşlerden, rakım değişikliklerinden, sarkmadan ve çevreyle temastan etkilenir.
Uygulamada pilot, fiber tüketimini yaklaşık uçuş süresi ve ortalama hızdan tahmin edebilir:
Bu tahmin yalnızca kaba bir referans olarak faydalıdır. Makaradan salınan gerçek elyaf uzunluğunu ölçmez. Gerçek konuşlandırılmış uzunluk, aşağıdaki nedenlerden dolayı uçağın net seyahat mesafesinden daha uzun olabilir:
- tırmanma ve iniş bölümleri;
- dönüşler, daire çizme ve rota düzeltmeleri;
- temas noktaları arasında lif sarkması;
- fırlatma alanının yakınında oluşturulan döngüler;
- ağaçların, binaların veya diğer engellerin etrafına yönlendirilen fiber;
- rüzgar veya manevra nedeniyle yer hızındaki değişiklikler.
Neden En Pratik Makara Uzunlukları 30 km'nin Altında Kalır?
Daha uzun elyaf makaraları mümkündür ancak makara, menzil sorununun yalnızca bir parçasıdır. Ayrıca uçağın depolanan fiberi kullanabilecek kadar uzun süre havada kalması gerekiyor. Uzun-dayanıklı batarya sistemleri standart FPV güç yapılandırmalarına göre daha az yaygındır ve ilave batarya kapasitesi kalkış ağırlığını artırır.
Makara uzunluğu arttıkça üç sınır etkileşime girmeye başlar:
Bu nedenle 3–30 km'lik konfigürasyonlar birçok platform için son derece uzun makaralara göre daha pratiktir. 30 km'nin üzerindeki nominal fiber uzunluğu, uçağın yeterince uzun süre havada kalamadığı veya ekstra makara ve batarya kütlesinin uçuş performansını düşürdüğü durumlarda faydalı ilave menzil oluşturmayabilir.
Bu nedenle doğru seçim üç değeri birlikte karşılaştırmalıdır: depolanan fiber uzunluğu, ölçülen kurulu faydalı yük ve bu faydalı yük altında gerçekçi uçuş dayanıklılığı. Bu değerlerin hiçbiri tek başına değerlendirilmemelidir.
Gerekli Makara Uzunluğu Nasıl Tahmin Edilir?
İstenilen düz çizgi yarıçapıyla değil, planlanan üç-boyutlu rotayla başlayın-. Daha sonra kurulu sistem için gereken fiberi ve test sırasında gözlemlenen belirsizlikleri ekleyin.
Alıcılar Hangi Test Verilerini Talep Etmeli?
| Test Et veya Kaydet | Neden Önemlidir? |
|---|---|
| Uzunluğa göre ölçülen net ağırlık | Gerçek üretim konfigürasyonunun yük katkısını doğrular |
| Doğrulanmış kayıtlı fiber uzunluğu | Ürünün sipariş edilen makara uzunluğunu karşıladığını doğrulayın |
| Tam-uzunlukta ödeme testi | Gerekli uzunluğun kesişmeden, takılmadan veya çıkış müdahalesi olmadan serbest bırakılıp bırakılamayacağını gösterir |
| Ödeme öncesi- ve sonrası-zayıflama | Dağıtım sırasında oluşan bükülme, aşınma veya kullanım hasarını tanımlar |
| Montaj yönü ve çıkış çizimi | Ürünün doğrulama sırasında kullanılan geometriyle aynı şekilde kurulmasını sağlar |
| Seramik çıkış muayene kaydı | Ödeme yüzeyinin pürüzsüz, sağlam ve kırıntı veya oluklardan arınmış olduğunu doğrulayın |
| Kalan-uzunluk göstergesi veya tahmin yöntemi | Sistemin bir sayacı veya sensörü olup olmadığı veya operatörün zaman-ve-hız tahminlerine güvenmesi gerekip gerekmediği açıklığa kavuşturulur |
Sıkça Sorulan Sorular
S: 30 km'lik bir fiber makarası 30 km'lik bir uçuş yarıçapı sağlar mı?
C: Hayır. Bağlantı ve fırlatma rezervi için bir miktar fiber kullanılırken rota geometrisi, sarkma, engeller ve ödeme payı ek uzunluk tüketir.
S: Her rota için sabit bir rezerv yüzdesi kullanılabilir mi?
C: Hayır. Basit bir açık rota ile birden fazla dönüşe veya temas noktasına sahip bir rota, lifi farklı şekilde tüketir. Ödenek temsili testlerden gelmelidir.
S: Makara doğru şekilde sarıldığında depolanan fiberin tamamı kullanılabilir hale gelir mi?
C: Doğru sarma, güvenilir tam-uzunlukta ödeme olasılığını artırır, ancak bağlantı rezervi ve rota geometrisi hâlâ depolanan uzunluğun düz-hat aralığına eşit olmasını engeller.
S: GL09-GXT, GL-FPV-M30 için başka bir uzunluk seçeneği midir?
C: Hayır. GL09-GXT, ultra hafif, özel kılavuzlu-fiber ve Kevlar kaplı sürümlerde sunulan ayrı bir ürün platformudur. Tekrar kullanılabilen bir ürün değildir ve ödeme sırasında çıkış aşınmasını azaltmak için seramik fiber çıkış kullanır.
S: Pilot ne kadar fiber kullanıldığını nasıl biliyor?
C: Çoğu pasif makara, kalan-uzunluğun kesin bir gösterimini sağlamaz. Operatör, ortalama hız ve geçen süreye göre seyahati tahmin edebilir ancak bu, dönüşleri, yükseklik değişikliklerini, sarkmayı veya engelle teması hesaba katmaz.
S: FPV fiber makaraları neden genellikle 30 km veya daha kısa mesafelerde sunuluyor?
C: 30 km'nin ötesinde, ilave fiberin değeri, batarya dayanıklılığı, makara ağırlığı ve toplam uçak taşıma kapasitesi nedeniyle giderek daha fazla sınırlanıyor. Platformun konuşlandırılmasına yetecek kadar uzun süre havada kalamaması durumunda, daha uzun bir makara daha fazla kullanılabilir menzil oluşturmaz.
Çözüm
FPV drone fiber makara uzunluğu bir depolama değeridir. Kullanılabilir aralık, bağlantı rezervi, rota geometrisi, sarkma, engeller, ödeme kalitesi, yük, pil dayanıklılığı ve seçilen fiber-paket konfigürasyonuna göre şekillendirilen bir sistem sonucudur.
Pilotlar genellikle kalan lifi doğrudan ölçemezler ve yalnızca zamandan ve ortalama hızdan yola çıkarak seyahati tahmin edebilirler. Bu nedenle, pratik bir menzil planı, başlık makarası uzunluğunu garantili bir yarıçap olarak ele almak yerine, gerçek ödeme testlerini, kurulu yük verilerini ve yük altındaki dayanıklılığı birleştirmelidir.
