Bir optik ayırıcının güvenilir şekilde çalışıp çalışmadığını ne belirler?
Bölünme oranı yalnızca başlangıç noktasıdır.Güvenilir bir ayırıcı, maksimum ekleme kaybını bağlantı bütçesi dahilinde tutmalı, gücü çıkışları arasında tutarlı bir şekilde dağıtmalı, yansıyan ışığı sınırlamalı ve yeterli izolasyonu korumalıdır. Ambalaj, konektörler, fiber tipi ve test koşulları da kuruluma uygun olmalıdır.
Optik ayırıcılar, bir giriş ışık sinyalini birden fazla çıkış yoluna bölmek için kullanılan pasif bileşenlerdir. FTTH, GPON ve EPON ağlarında, bir besleyici fiberin, her dağıtım noktasına elektrikli ekipman kurmadan birden fazla aboneye hizmet vermesine olanak tanır.
Ancak bir ayırıcıyı yalnızca 1×8, 1×16 veya 1×32 gibi bir etiketle seçmek, tüm optik yolun kararlı olacağını doğrulamaz. Ekleme kaybı, bağlantı noktası-bağlantı noktasından-bağlantı noktasına değişiklik, yansıma, bağlayıcı kalitesi veya paketleme kontrol edilmediğinde aynı nominal yapılandırma farklı saha sonuçları sağlayabilir.
Yalnızca Bölme Oranına Göre Optik Ayırıcılar Seçmenin Sınırlamaları
Optik Güç Bütçesi Zorlukları
Her optik bölünme, her çıkışta mevcut olan gücü azaltır. Bu nedenle daha yüksek bölünme oranları, fiber zayıflatma, konektörler, eklemeler ve mühendislik marjı eklenmeden önce OLT-ile-ONU kayıp bütçesinin daha büyük bir kısmını tüketir.
Gerçek ekleme kaybının tasarım değerinden yüksek olması durumunda, en uzaktaki veya en yoğun bağlantılı abone yolu alıcı sınırına yaklaşabilir. Bir ağ, ilk etkinleştirme sırasında kabul edilebilir görünebilir ancak kirli konektörlere, ekstra onarım eklemelerine veya gelecekteki rota değişikliklerine karşı daha az toleranslı hale gelebilir.
Çıktı Tutarlılığı Zorlukları

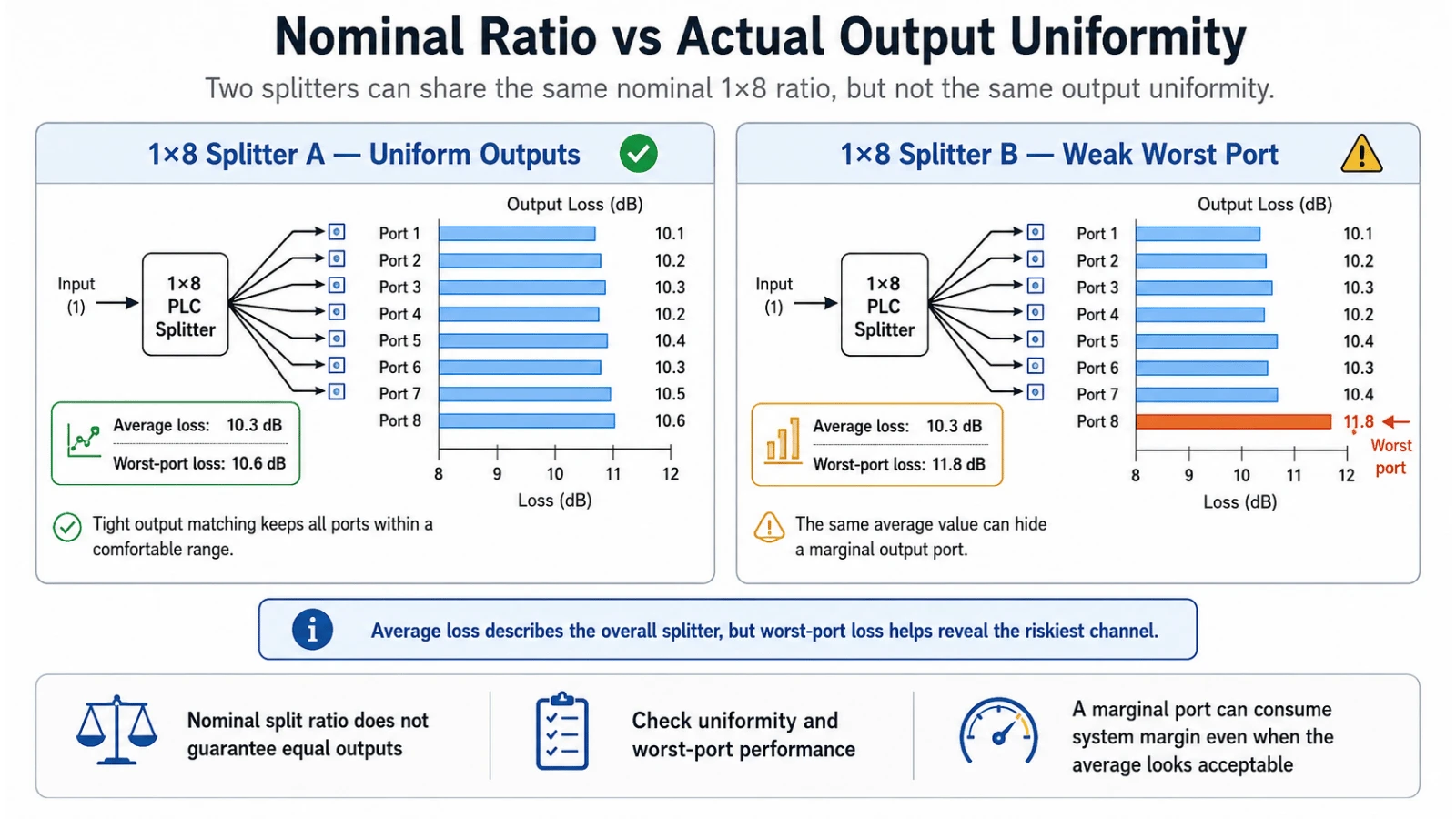

Bir ayırıcı, eşit olmayan çıkış gücü üretirken nominal konfigürasyonunu karşılayabilir. Bağlantı noktasından-bağlantı noktasına-farklılık çok büyük olduğunda, bazı ONU yolları rahat marjı korurken diğerleri alıcı eşiğine daha yakın çalışır.
Bu, rota uzunluklarının zaten eşit olmadığı ağlarda önemlidir. Zayıf bir ayırıcı çıkışı, en uzun dağıtım fiberiyle birleştiğinde,-sürdürülmesi-zor, en kötü durum-yolunu oluşturabilir. Bu nedenle, eşit-dağıtımlı PON tasarımları için alıcıların hem maksimum ekleme kaybını hem de çıktı tekdüzeliğini incelemesi gerekir.
Yansıma ve Sinyal İzolasyonu Zorlukları
Yansıyan optik güç, ışık konektörlerde, eklemelerde veya bileşen arayüzlerinde süreksizliklerle karşılaştığında kaynağa doğru geri dönebilir. Zayıf izolasyon aynı zamanda pasif dokunma, izleme veya çoklu sinyal yönü kullanan uygulamalarda yollar arasında istenmeyen optik etkileşime de izin verebilir.
Bu sorunlar anında bir kesinti yaratmayabilir ancak sistem toleransını azaltabilir ve sorun gidermeyi daha karmaşık hale getirebilir. Konektör cilası, yüksük durumu ve uç-yüz temizliği, dahili ayırıcı eleman spesifikasyon dahilinde olsa bile nihai sonucun bir parçası olmaya devam eder.
Optik Ayırıcıların Temel Performans Göstergeleri
Daha Düşük Ekleme Kaybı Kullanılabilir Optik Marjı Korur
Ekleme kaybı, giriş ile seçilen çıkış bağlantı noktası arasındaki optik güç azalmasını açıklar. İlgili tedarik değeri, yalnızca tipik bir laboratuvar değeri değil, normalde gerekli tüm dalga boylarında ve bağlantı noktalarında izin verilen maksimum kayıptır-.
Bir değerlendirirkenPLC ayırıcı, ayırıcı kaybını tam kanal hesaplamasına dahil edin. Konektörlü modüller komple montajlar olarak değerlendirilmelidir çünkü konektörler ve pigtailler ölçülen sonuca katkıda bulunur.
Belirtilen ekleme kaybının tipik mi yoksa maksimum mu olduğunu, konektör kaybının dahil edilip edilmediğini, hangi dalga boylarının test edildiğini ve raporun en kötü çıkış portunu tanımlayıp tanımlamadığını sorun.
Kararlı Bölme Oranı ve Tekdüzelik Planlamayı Öngörülebilir Hale Getirir
Bölünme oranı, giriş gücünün nasıl dağıtıldığını tanımlar. Standart FTTH ağlarında, birden fazla çıkışta eşit güç dağıtımı gerektiğinde PLC teknolojisi yaygın olarak kullanılır. Tekdüzelik, bu çıktıların birbiriyle ne kadar yakından eşleştiğini gösterir.
A 1×8 PLC ayırıcıörneğin, optik tasarımın dal başına daha fazla marjı tercih ettiği daha düşük-yoğunluklu bir dağıtım noktasına uyabilir. Daha yüksek bağlantı noktası-sayısı olan ürünler örneğin1×32 fiber ayırıcı modüldaha fazla uç noktaya hizmet eder ancak optik bütçenin tamamının daha sıkı bir şekilde gözden geçirilmesini gerektirir.
Daha Yüksek Geri Dönüş Kaybı Yansıyan Optik Gücü Azaltır
Geri dönüş kaybı, kaynağa doğru ne kadar ışığın geri yansıtıldığını gösterir. Daha yüksek bir geri dönüş kaybı değeri, daha az optik gücün yansıtıldığı anlamına gelir. Değer, bağlayıcı türü, cilası ve uç-yüz durumuyla birlikte değerlendirilmelidir.
Geri dönüş kaybı özellikle yansıma hassasiyetinin daha yüksek olduğu veya birden fazla konnektörlü bileşenin seri olarak yerleştirildiği durumlarda geçerlidir. Bileşen seviyesinde temiz bir test sonucu, son kurulumdan önce konnektörleri inceleme ve temizleme ihtiyacını ortadan kaldırmaz.
Yeterli Yalıtım Sınırları İstenmeyen Yol Etkileşimi
İzolasyon, pasif bir bileşenin yollar arasındaki istenmeyen optik enerjiyi sınırlama yeteneğini tanımlar. Özellikle izleme, çift yönlü iletim, algılama veya özel optik sistemlerde kullanılan kuplörler için geçerlidir.
Bu uygulamalar için genel bir ayırıcı spesifikasyonu yetersiz olabilir. Çalışma dalga boyu, iletim yönü, gerekli bağlantı oranı ve izolasyon gereksinimi RFQ'da belirtilmelidir.
PLC Ayırıcı mı yoksa FBT Bağlayıcı mı?
PLC ve FBT cihazlarının her ikisi de optik güç dağıtır ancak her projede birbirlerinin yerine kullanılamazlar.
| Seçim Noktası | PLC Ayırıcı | FBT Bağlayıcı |
|---|---|---|
| Tipik rol | FTTH, GPON, EPON ve pasif optik LAN'larda eşit dağıtım | Düşük-bağlantı noktası-sayılı bağlantı, izleme, dokunma ve özel optik yollar |
| Güç dağıtımı | Standart çıktı sayımlarında genellikle eşittir | Ana yol ve izleme musluğu gibi eşit olmayan oranlarla yapılandırılabilir |
| Bağlantı noktası{0}}sayımı uyumu | Standart daha yüksek-sayımlı PON yapılandırmalarına çok uygundur | Genellikle 1×2 veya 2×2 uygulamalar için seçilir |
| Seçim riski | Maksimum kayıp, tekdüzelik veya paket kısıtlamalarının göz ardı edilmesi | Dalga boyu bağımlılığını, yönlülüğü veya özel oran toleransını göz ardı etme |
Eşit-dağıtım erişim ağları için şununla başlayın:Glory Optik PLC ayırıcı serisi. Özel düşük-sayılı veya eşit olmayan-oranlı uygulamalar içinfiber optik kuplör aralığı.
Glory Optik Ayırıcı Ürün Seçenekleri
Glory Optical, birden fazla teknoloji ve paket formatında ayırıcı düzenekler sağlar. Doğru ürün, yalnızca bağlantı noktası sayısından ziyade kurulum ortamından ve test gereksinimlerinden seçilmelidir.
Uygulamaya Göre Önerilen Ayırıcı Ürünleri
Bu ürünler dört ortak seçim yolunu kapsar: kompakt düşük-sayılı dallanma, standart FTTH dağıtımı, modüler panel kurulumu ve özel düşük-sayılı bağlantı.
| Gereklilik | İlgili Glory Ürünü | Tipik Kullanım |
|---|---|---|
| Eksiksiz ayırıcı aralığı | Fiber Optik Bölücüler | PLC ayırıcıları, FBT bağlayıcıları ve mevcut paket formatlarını karşılaştırın |
| Kompakt, az{0}}sayılı PLC düzeneği | PLC Ayırıcı 1×2 | Küçük dağıtım düğümleri, kompakt kutular ve düşük-sayımlı dallanma |
| Ortak FTTH dağıtım oranı | PLC Ayırıcı 1×8 | Kapsama alanı ve optik marjın dengelenmesi gereken FTTH dağıtım noktaları |
| Modüler panel kurulumu | Bölücü Kaset | LGX-tarzı yama panelleri, ODF'ler ve yapılandırılmış merkezi-ofis kurulumları |
| Daha yüksek-çıkışlı PLC modülü | 1×32 Fiber Ayırıcı | Tam kayıp-bütçe doğrulamasının ardından-daha yüksek yoğunluklu PON tasarımları |
| Özel FBT bağlantısı | Sigortalı Fiber Bağlayıcı | İzleme, dokunma ve düşük-sayılı sinyal dağıtımı |
| Tek-girişli düşük-sayım bağlantısı | 1×2 Fiber Bağlayıcı | CATV, algılama, test ve özel oran uygulamaları |
| Çift-giriş bağlantısı | 2×2 Fiber Bağlayıcı | Çift yönlü yollar, izleme ve özel optik sistemler |
Optik Ayırıcı RFQ Kontrol Listesi
Genel bir alternatif yerine ağla eşleşen bir yapılandırma almak için aşağıdaki bilgileri ekleyin:
- PLC ayırıcı veya FBT bağlayıcı;
- giriş ve çıkış konfigürasyonu;
- eşit veya eşit olmayan bölme oranı;
- çalışma dalga boyu veya dalga boyu aralığı;
- maksimum ekleme kaybı ve tekdüzelik gereksinimi;
- minimum geri dönüş kaybı ve izolasyon gereklilikleri;
- APC veya UPC cilası dahil SC, LC, FC veya diğer konektör arayüzü;
- çıplak fiber, çelik boru, ABS kutusu, kaset veya rafa-montaj paketi;
- elyaf tipi, kılıf çapı ve pigtail uzunluğu;
- port etiketleri, ambalaj ve gerekli IL/RL test raporu.
Bir ayırıcıyı yalnızca ortalama ekleme-kayıp değerinden onaylamayın. İzin verilen maksimum değeri talep edin ve tedarikçinin her çıkış portunu mu yoksa yalnızca bir numuneyi mi kaydettiğini doğrulayın.
Optik Ayırıcı Performansı SSS
S: Bölünme oranı bir optik ayırıcıyı değerlendirmek için yeterli midir?
C: Hayır. Bölünme oranı, kaç çıkış yolunun oluşturulduğunu veya gücün nasıl bölündüğünü tanımlar; ancak ekleme kaybı, bağlantı noktası tekdüzeliği, geri dönüş kaybı, izolasyon, dalga boyu aralığı, konnektör durumu ve paket formatı da saha performansını etkiler.
S: Optik ayırıcı için daha yüksek bir geri dönüş kaybı değeri daha mı iyidir?
C: Evet. Daha yüksek bir geri dönüş kaybı değeri, kaynağa doğru daha az optik gücün yansıtıldığını gösterir. Nihai kanal sonucu aynı zamanda bağlayıcının cilasına, uç-yüzün temizliğine ve bağlantıdaki diğer arayüzlere de bağlıdır.
S: PLC ayırıcı ile FBT bağlayıcı arasındaki fark nedir?
C: PLC ayırıcılar, FTTH ve PON ağlarında eşit güç dağıtımı ve daha yüksek bağlantı noktası sayıları için yaygın olarak seçilir. FBT bağlaştırıcıları düşük bağlantı noktası sayıları, özel eşit olmayan oranlar ve dalga boyuna-özel izleme veya dokunma uygulamaları için kullanışlıdır.
S: Konektör optik ayırıcı performansını etkiler mi?
C: Evet. Konektör cilası, yüksük kalitesi, kirlenme ve birleşme durumu, ekleme kaybına ve yansımaya neden olabilir. Bu nedenle ayırıcı kabulünde yalnızca dahili ayırıcı çipi değil, konnektörlü düzeneğin tamamı dikkate alınmalıdır.
S: Optik ayırıcı RFQ'suna hangi bilgiler dahil edilmelidir?
C: Ayırıcı teknolojisini, giriş ve çıkış konfigürasyonunu, nominal oranı, çalışma dalga boyunu, maksimum ekleme kaybını, tekdüzeliği, geri dönüş kaybını, konektör tipini, fiber tipini, paket formatını, pigtail uzunluğunu, etiketleri ve gerekli test belgelerini sağlayın.
Çözüm
Güvenilir PON performansı, 1×8, 1×16 veya 1×32 ayırıcıyı seçmekten daha fazlasına bağlıdır. Cihaz, proje gereksinimleri dahilinde ekleme kaybını, yansımayı ve istenmeyen yol etkileşimini korurken optik gücü tutarlı bir şekilde dağıtmalıdır.
Ekleme kaybı, ne kadar bağlantı marjının kaldığını belirler. Bölünme oranı ve tekdüzelik, gücün amaçlandığı gibi dağıtılıp dağıtılmadığını belirler. Geri dönüş kaybı ve izolasyon sinyal stabilitesini etkiler. Paket formatı ve konnektör kalitesi, test edilen bileşenin kurulumdan sonra bu performansı koruyup koruyamayacağını belirler.
Glory Optik malzemeleriPLC ayırıcılar ve FBT optik bağlaştırıcılarFTTH, PON, izleme ve özel optik uygulamalar için. Sipariş vermeden önce bileşeni tam kayıp bütçesi, kurulum yeri ve kabul testi planıyla eşleştirin.
