1. Hızlı Cevap: Fiber Optik Konektör Nasıl Temizlenir
Şunu kullanın:denetle-temizle-inceleyöntem. Öncelikle fiberin uç yüzeyini fiber muayene kapsamıyla inceleyin. Konektör incelemeyi geçerse temizlemeden eşleştirin. Kirlenme görülüyorsa, bağlayıcıyı-özel bir tıklamalı temizleyiciyle-veya tüy bırakmayan-bir mendille kuru temizleyin ve ardından tekrar inceleyin. Yağ, parmak izi kalıntısı veya film kalırsa, onaylı fiber temizleme sıvısı ve kuru mendil ile önce ıslak-sonra-kuru yöntemi kullanın. Konektörü yalnızca son inceleme geçtikten sonra eşleştirin.
Temizlemeyi kör bir rutin olarak görmeyin. Bunu, incelemeden sonra kontrollü bir düzeltme adımı olarak değerlendirin. Bu, gereksiz yüksük aşınmasını, statik çekimi ve kirli aletlerden-yeniden kirlenmeyi azaltır.
Temel Adım Sırası
- Toz kapağını çıkarın ve uç yüzünü inceleyin.
- Temizse konektörü hemen eşleştirin.
- Kirliyse bir kez kuru temizleme yapın.
- Tekrar inceleyin.
- Film veya yağ kalırsa ıslak-ardından-kuru temizleme kullanın.
- Çiftleşmeden önce son kontrol.
2. Temizlemeden Önce Gerekli Aletler
Güvenilir bir temizleme süreci doğru inceleme ve temizleme araçlarıyla başlar. Tam kit, konektör tipine ve çalışma ortamına bağlıdır, ancak çoğu fiber saha ekibinin aşağıdaki öğeleri taşıması gerekir.
| Alet | Amaç | En İyi Kullanım |
|---|---|---|
| Fiber Muayene Kapsamı / FIP | Uç yüzdeki çizikleri, parçacıkları, yağı ve kalıntıları kontrol eder. | Temizlemeden önce ve sonra gereklidir. |
| Tek-Tıklamayla Temizleyici | Kontrollü güç ve taze temizleme bandıyla kuru temizleme. | LC, SC, FC, ST, MPO fişleri, adaptörler ve alıcı-verici bağlantı noktaları. |
| Lint-Ücretsiz Mendiller | Erişilebilir halkalar için manuel kuru veya ıslak-kuru temizleme. | Tezgahta çalışma, patch cord temizliği, inatçı kirlenme. |
| Onaylı Temizleme Sıvısı | Yağı, parmak izlerini ve film kirliliğini çözer. | Yalnızca son kuru silme işlemiyle kullanılır. |
| Temizleme Çubukları / Çubukları | Gömülü adaptörleri, manşonları ve alıcı-verici bağlantı noktalarını temizler. | FTTH kutuları, ODF'ler, bağlantı panelleri, cihaz bağlantı noktaları. |
| Toz Kapakları | Eşleştirilmediğinde konnektörleri korur. | Depolama ve taşıma; kapağı çıkardıktan sonra hala kontrol edin. |
3. Yaygın Fiber Konektör Kirliliği Türleri
Fiber konektörün kirlenmesi bir sorun değildir. Toz, yağ, kalıntı ve statik-çekilen parçacıklar farklı davranır, bu nedenle doğru temizleme yöntemi incelemenin gösterdiği şeye bağlıdır.
İncir. 1 - Denetim kapsamındaki yaygın lif ucu-yüzey kirlenme türleri.
Toz ve Parçacıklar
Toz en yaygın saha kirleticisidir. Küçük parçacıklar ekleme kaybını artırabilir ve çekirdek alandaki daha büyük parçacıklar optik sinyali engelleyebilir veya dağıtabilir. Kuru temizleme genellikle gevşek parçacıklar için ilk ve en etkili yöntemdir.
Petrol ve Parmak İzleri
Cilt yağı ince bir film halinde yayılır ve tek başına kuru temizlemeyle giderilemeyebilir. Yüksük ucuna elle dokunulursa, konnektör tekrar incelenmeden önce normalde ıslak-ardından-kuru temizleme yapılması gerekir.
Temizleme Sıvısı Kalıntısı
Herhangi bir solvent, uç yüzünde açık havada-kurumaya bırakılırsa kirletici madde haline gelebilir. Islak temizleme her zaman kuru silme veya kuru temizleme adımıyla sonlandırılmalıdır. Halkayı aşırı sıvıyla doldurmaktan kaçının.
Statik Çekim
Kuru silme, özellikle düşük-nemli ortamlarda statik yük oluşturabilir. Statik havadaki parçacıkları temizlenmiş yüzeye geri çeker. Anti-statik temizleme bandı veya onaylı fiber temizleme sıvısı bu riski azaltmaya yardımcı olur.
4. IEC 61300-3-35 Denetim Bölgeleri
IEC 61300-3-35fiber optik konnektör uç yüzlerinin ve fiber-alıcı-vericilerin görsel denetimi için temel uluslararası referanstır. Uç yüzü muayene bölgelerine ayırır ve kusurlar ve çizikler için kabul kriterlerini tanımlar. Her zaman proje spesifikasyonunun, konnektör tipinin, fiber tipinin ve muayene derecesinin gerektirdiği kesin kriterleri doğrulayın.
Şekil. 2 - IEC 61300-Fiber konektörünün uç yüzünün temizliği için 3-35 inceleme bölgesi.
| Alan | Bölge | Neden Önemlidir? | Denetim Önceliği |
|---|---|---|---|
| A | Çekirdek Alan | Doğrudan optik sinyal yolu. Buradaki kusurlar en yüksek performans etkisine sahiptir. | En yüksek |
| B | Kaplama Alanı | Çekirdeğe yakın; kirlenme yine de optik performansı ve çiftleşme kalitesini etkileyebilir. | Yüksek |
| C | Dış Kaplama / Yapıştırma Alanı | Optik açıdan daha az hassastır ancak çiftleşme sırasında kalıntılar göç edebilir. | Orta |
| D | Yüksük Temas Alanı | Mekanik temas bölgesi. Ağır çöpler strese veya yeniden-kirlenmeye neden olabilir. | Daha düşük |
Kusurlar ve Çizikler
Denetim yazılımı ve eğitimli teknisyenler genellikle çıkarılabilir kirlenme ile kalıcı yüzey hasarını birbirinden ayırır. Gevşek parçacıklar ve film temizlenebilir. Çizikler, kırıntılar veya çukurlar tekrar tekrar temizlenerek giderilemez. Kontrollü temizlemeden sonra aynı özellik devam ederse, bunu olası bir kalıcı kusur olarak değerlendirin ve optik performans veya proje kriterleri gerektiriyorsa konektörü değiştirin.
5. Adım-Adım-Fiber Konektör Temizleme Prosedürü
Aşağıdaki süreç çoğu LC, SC, FC, ST ve tek-fiber konnektör çalışması için uygundur. MPO/MTP konnektörleri, daha sonra ele alınacak özel bir temizleme ve inceleme yöntemine ihtiyaç duyar.
Şekil. 3 - Saha ve tezgah temizliği için iş akışını inceleyin-temiz-inceleyin.
1. Adım: Önce İnceleyin
Toz kapağını çıkarın ve konektörü bir fiber inceleme probu veya mikroskopla inceleyin. Uç yüz gerekli kriterleri karşılıyorsa temizlemeyin. Yeni hava kaynaklı kirliliği azaltmak için derhal eşleştirin.
Adım 2: Kuru Temizleme
Kirlenme mevcutsa, bağlayıcıya özgü-tek bir-tıklama temizleyicisi veya yeni, tüy bırakmayan-bir mendil kullanın. Tek kontrollü vuruş veya tek tıklama kullanın. Parçacıkların uç yüze yayılmasına neden olabilecek tekrarlanan ileri-ileri geri hareketlerden kaçının.
3. Adım: Yeniden-İnceleme
Tekrar inceleyin. Bağlayıcı artık geçerse çiftleşmeye hazırdır. Parçacıklar kalırsa, alet veya yüzey doğru şekilde temas etmemişse kuru temizlemeyi yalnızca bir kez tekrarlayın.
4. Adım: Islak-Sonra-Kuru Temizleme
Yağ, parmak izi veya kalıntı için az miktarda onaylı fiber temizleme sıvısını tüy bırakmayan bir beze uygulayın- veya kapalı, önceden ıslatılmış bir çubuk- kullanın. Konektörü ıslak alandan kuru alana tek yönde taşıyın ve ardından kuru mendil veya kuru temizleyiciyle işlemi tamamlayın.
Adım 5: Son Denetim
Son bir kez inceleyin. Uygun kuru ve ıslak-kuru temizlemeden sonra aynı kusur devam ederse, tekrarlanan temizliği durdurun. Sorun, çıkarılabilir kirlenme yerine çizik, çukur, çentik veya hasarlı yüksük yüzeyi olabilir.
6. Fiber Temizleme Aletlerinin Karşılaştırması
Farklı araçlar, farklı kirlenme sorunlarını çözer. Tek-tıklamayla temizleyici rutin kuru temizleme için mükemmeldir, ancak incelemenin, yağ için sıvı temizlemenin veya adaptörler için temizleme bezlerinin yerini alamaz.
| Alet | En İyi Kullanım | Hız | Yağ / Film Temizleme | Adaptör / Gömme Bağlantı Noktası Kullanımı | Ana Sınırlama |
|---|---|---|---|---|---|
| Tek-Tıklamayla Temizleyici | Rutin saha temizliği | Çok yüksek | Orta ile sınırlı | Evet, eğer doğru türse | Konektör tipi ve halka boyutu eşleşmelidir. |
| Temizleme Kaseti | Tezgah veya rafın-yan bağlantı kablosunun temizlenmesi | Yüksek | Ilıman | HAYIR | Derin gömme bağlantı noktaları için uygun değildir. |
| Lint-Ücretsiz Silme | Erişilebilir halkalar ve manuel temizlik | Orta | Sıvı konusunda iyi | HAYIR | Tekniğe bağlı; yalnızca tek-kullanımlıktır. |
| Temizleme Çubuğu / Çubuğu | Adaptörler, manşonlar, alıcı-vericiler | Orta | Önceden ıslatılmışsa-iyi olur | Evet | Yanlış boyut manşona zarar verebilir veya kalıntı bırakabilir. |
| Onaylı Temizleme Sıvısı | Yağ, parmak izleri, inatçı film | Orta | Harika | Silme/silme ile kullanılır | Daha sonra kurutma işlemi yapılmalıdır. |
| Yüksek-Saflıkta IPA | Yalnızca onaylı sıvının bulunmadığı durumlarda yedekleme | Yavaş | Kısmi | HAYIR | Kalıntı ve nem riski; yalnızca-ıslak kullanımdan kaçının. |
| Hava Üfleyici | Yalnızca gevşek toz ön-temizleme | Çok yüksek | HAYIR | Dikkat | Enkazları limanların daha derinlerine itebilir. |
7. Farklı Konektör Tiplerinin Temizlenmesi: APC, UPC ve MPO/MTP
Denetim ilkesi tüm konektörler için aynıdır ancak temizleme tekniği yüksük geometrisi ve erişime göre değişir.
Şekil. 4 - APC ve UPC temizleme yönü ve geometrisi.
APC Konnektörleri
APC konnektörleri 8 derecelik açılı bir uç yüze sahiptir ve genellikle geri dönüş kaybının önemli olduğu FTTH, CATV ve PON ağlarında kullanılır. Mümkünse APC-dereceli tek tıklamayla-temizleyici kullanın. Manuel temizlik için, döküntüleri açılı yüzey boyunca geri sürüklemeyen kontrollü bir doğrusal hareket kullanın. APC ve UPC konnektörlerini asla bir araya getirmeyin.
UPC Konnektörleri
UPC konnektörleri düz cilalı bir uç yüz kullanır. Veri merkezlerinde, kurumsal kablolamada ve genel yama uygulamalarında yaygındırlar. Standart tek-tıklamayla temizleyiciler, yüksük boyutu konektörle eşleştiğinde iyi çalışır. Kirlenme görülüyorsa dairesel veya tekrarlanan silmelerden kaçının çünkü bu, parçacıkların yeniden dağıtılmasına neden olabilir.
MPO/MTP Konektörleri
MPO/MTP bağlayıcıları özel çoklu{0}fiber temizleme araçları gerektirir. 12-fiber veya 24-fiber halka, tüm fiber konumlarında muayeneden geçmelidir. Tüm yüksük yüzeyini, kılavuz pimlerini ve pim deliklerini inceleyin. Bir MPO/MTP tek tıklamayla temizleyici veya kaset temizleyici- kullanın, ardından yüksek hızlı bağlantıyı devreye almadan önce yeniden inceleyin.

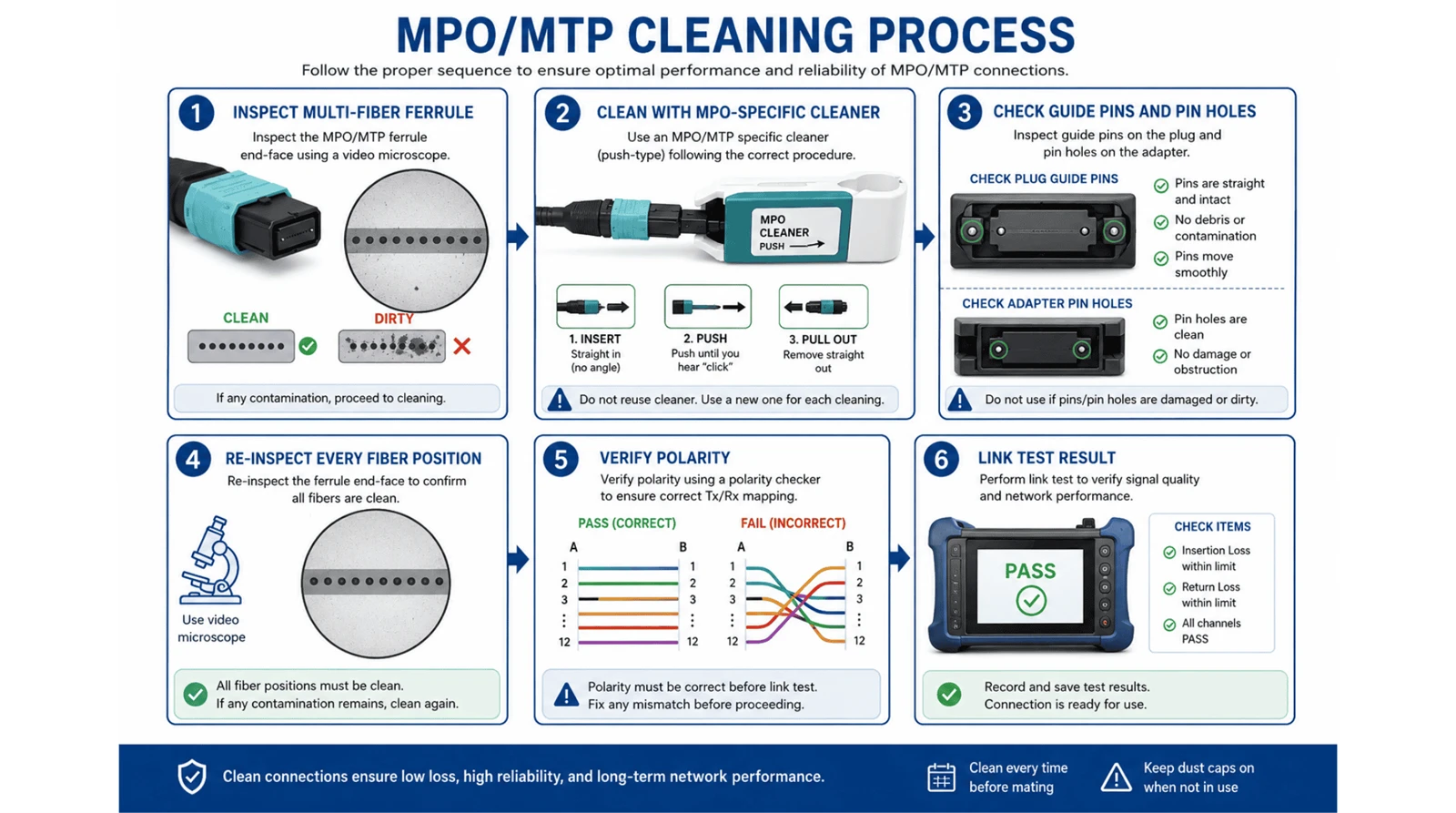

Şekil{0}} MPO/MTP bağlayıcı temizleme ve inceleme işlemi.
8. En İyi 10 Fiber Konektör Temizleme Hatası
Çoğu temizleme arızası alet maliyetinden değil teknikten kaynaklanır. Aşağıdaki hatalar saha çalışmasında, veri merkezi yama uygulamalarında ve üretim testlerinde yaygındır.
- Yüksüğün uç yüzüne dokunmak.Parmak izleri, genellikle ıslak-ardından-kuru temizleme gerektiren yağ tabakası bırakır.
- Kağıt mendil veya ev mendili kullanmak.Bu malzemeler lifleri dökebilir ve uç yüzü çizebilir veya kirletebilir.
- Mendilleri veya çubukları yeniden kullanmak.Kullanılmış bir mendil eski kirliliği bir sonraki konnektöre aktarır.
- Muayeneyi atlamak.Muayene olmadan temizliğin gerekli olup olmadığını veya işe yarayıp yaramayacağını bilemezsiniz.
- Seyreltilmiş veya eski IPA kullanma.Düşük-saflıktaki veya açık-şişe IPA, uç yüzünde kalıntı ve nem bırakabilir.
- İleri geri silme.Tekrarlanan hareket, parçacıkları optik alandan uzaklaştırmak yerine yayar.
- Zaten geçmekte olan bir konektörün temizlenmesi.Gereksiz temizlik, statik, kalıntı veya mekanik aşınmaya neden olabilir.
- Adaptörleri ve manşonları göz ardı etmek.Temiz bir fiş, kirli bir adaptör bağlantı noktası tarafından anında kirlenebilir.
- Yeni konektörlerin temiz olduğunu varsayarsak.Fabrikada-temizlenen konektörler nakliye, depolama veya kapağın çıkarılması sırasında toz toplayabilir.
- Yanlış temizleyici boyutunun kullanılması.2,5 mm'lik bir temizleyici, LC 1,25 mm bağlantı noktalarını gerektiği gibi temizleyemez ve tek bir-fiber temizleyici MPO yüksüklerini temizleyemez.
9. Gerçek-Dünya Temizlik Senaryoları
Temizlik kararları çevreye göre değişir. Aşağıdaki örnekler standart gereklilikleri pratik saha değerlendirmesinden ayırmaktadır.
Senaryo 1: FTTH ONT Aktivasyonu
Kurulumu yapan kişi SC/APC saplama kablosunu ONT'ye bağlamadan önce toz kapağını çıkarır. İlk önce konnektör kontrol edilmelidir. Toz görünüyorsa, APC-derecesine sahip tek-tıklamalı bir temizleyici kullanın ve yeniden-inceleyin. Halkaya dokunulduysa veya inşaat tozuna maruz kaldıysa birleştirmeden önce ıslak-ardından-kuru temizleme kullanın.
Senaryo 2: Veri Merkezi LC Dubleks Çapraz-Bağlantısı
Raf geçişi sırasında LC çift yönlü bağlantı kablolarının bağlantısı kesilir ve hızlı bir şekilde yeniden bağlanır. Eşleşmemiş her konnektör yeniden bağlanmadan önce kapatılmalı veya incelenmelidir. Yüksek-yoğunluklu paneller için, zaman baskısı altında yanlış aletin kullanılmasını önlemek amacıyla LC 1,25 mm tek-temizleyicileri ve adaptör çubuklarını rafta tutun.
Senaryo 3: MPO Omurgasını Devreye Alma
100G, 400G veya paralel-optikleri devreye almadan önce, her MPO halkasını inceleyin. Kirlenmiş tek bir lif konumu tüm gövdeyi çökertebilir. MPO'ya özgü-bir temizleyiciyle temizleyin, tüm fiber sıralarını inceleyin, kılavuz-pin temizliğini doğrulayın ve ardından polarite ve ekleme-kaybı testiyle devam edin.
10. Fiber Konnektörler Ne Sıklıkta Temizlenmelidir?
En güvenli kural "her zaman temiz" değildir. Daha iyi kural şudur:her çiftleşme olayından önce denetleyin ve yalnızca denetim başarısız olursa temizleyin. Sabit temizlik programları bakım planlaması için faydalıdır ancak incelemenin yerini almazlar.
| Çevre | Kontaminasyon Riski | Önerilen Uygulama | Tipik Araç Kiti |
|---|---|---|---|
| Temiz laboratuvar / üretim tezgahı | Düşük | Çiftleşmeden önce inceleyin; yalnızca gerekirse temizleyin. | FIP, kaset temizleyici, mendil, sıvı. |
| Veri merkezi rafı | Orta | Kablo değişikliklerinden sonra inceleyin; bakım pencereleri sırasında adaptörleri temizleyin. | LC/MPO temizleyiciler, adaptör çubukları, FIP. |
| Telekom odası / ODF | Orta ila yüksek | Yama yapmadan önce inceleyin; kullanılmadığında bağlantı noktalarını kapalı tutun. | SC/LC tek tıklamayla-temizleyiciler, çubuklar, mendiller. |
| FTTH kurulum sitesi | Yüksek | ONT veya ayırıcı bağlantısından önce her SC/APC konnektörünü inceleyin. | APC tek tıklamayla-temizleyici, önceden-ıslatılmış çubuklar, taşınabilir dürbün. |
| Dış mekan kapatma / inşaat alanı | Çok yüksek | Maruz kalma süresini en aza indirin; her erişim olayından sonra denetleyin. | Muayene probu, ıslak-kuru kit, kapaklı depolama. |
Üç aylık veya altı aylık bakım aralıkları gibi saha rehberliği{0}}ortama, bağlantı noktası yoğunluğuna, trafiğin kritikliğine ve müşteri kabul kriterlerine göre ayarlanmalıdır.
11. Temiz Fiber Bağlantı için İlgili Ürünler
Konektör temizliği aynı zamanda kablo tertibatının temel kalitesine de bağlıdır. Fabrikada-sonlandırılan ürünler, ilk tarla birleştirme işleminden önce yine de incelenmelidir, ancak güvenilir cilalama, uç-yüz incelemesi ve IL/RL testi, hasarlı veya kirlenmiş konektörlerin alınması riskini azaltır.
Fiber Tek-Tıklamayla Temizleyiciler
Saha ve raf ortamlarında LC, SC, FC, ST ve MPO konnektör temizliği için.
Fiber Araçlarını GörüntüleFiber Bağlantı Kabloları
Fabrikada-sonlandırılmış LC, SC, APC, UPC, tekli-modlu ve çok modlu bağlantı kabloları.
Bağlantı Kablolarını GörüntüleFiber Optik Pigtailler
ODF, kapatma ve FTTH sonlandırma çalışmaları için SC/APC, LC/UPC ve özel pigtailler.
Pigtailleri GörüntüleMPO/MTP Ana Hat Kabloları
Yüksek-yoğunluklu veri merkezi ve omurga uygulamaları için çok-fiber düzenekleri.
MPO Kablolarını Görüntüle12. SSS
-
S: Fiber optik konektörleri nasıl temizlersiniz?
C: Önce inceleyin. Kirlenmişse, tek tıklamayla-temizleyici veya tüy bırakmayan-bir mendille kuru temizleyin. Yeniden-inceleyin. Yağ veya film kalırsa ıslak-ardından-kuru temizleme kullanın ve birleştirmeden önce tekrar inceleyin.
S: Yeni fiber konektörler kullanımdan önce temizlenmeli mi?
C: Yeni konektörler kullanımdan önce kontrol edilmelidir. Bunları yalnızca incelemede başarısız olmaları durumunda temizleyin. Depolama, nakliye veya kapağın çıkarılması sırasında toz girebilir.
S: Fiber konektörleri temizlemek için IPA'yı kullanabilir miyim?
C: Mümkünse onaylı elyaf temizleme sıvısını kullanın. Yüksek-saflıkta IPA yalnızca bir yedek olmalı ve kalıntı riskini azaltmak için hemen ardından kuru bir bezle uygulanmalıdır.
S: IEC 61300-3-35 nedir?
C: Fiber konektörün uç yüzünün görsel kalitesine yönelik uluslararası bir denetim standardıdır. Çizikler ve kusurlar için bölgeleri ve kabul kriterlerini tanımlar.
S: Fiber konnektör kirliyse ne olur?
C: Kirlenme, ekleme kaybını artırabilir, geri dönüş kaybını azaltabilir, yansımalar oluşturabilir ve çiftleşme sırasında yüksük yüzeyine zarar verebilir.
S: Bir APC konnektörünü nasıl temizlerim?
C: APC-derecesine sahip tek-tıklamalı bir temizleyici veya 8 derecelik açılı uç yüze uygun kontrollü doğrusal silme yönü kullanın. APC konnektörlerini UPC konnektörleriyle eşleştirmeyin.
S: MPO/MTP konnektörlerini nasıl temizlerim?
C: MPO/MTP-'ye özel bir temizleyici kullanın. Temizlemeden önce ve sonra tüm fiber konumlarını, kılavuz pimlerini ve pim deliklerini inceleyin.
13. Standartlar ve Referanslar
Aşağıdaki referanslar yayınlanmadan veya resmi kabul belgelerinde kullanılmadan önce en son proje, müşteri veya bölgesel gereksinimlere göre kontrol edilmelidir.
Standartlar
- IEC 61300-3-35- Fiber optik ara bağlantı cihazları ve pasif bileşenler için temel test ve ölçüm prosedürleri; fiber optik konektörlerin ve fiber-alıcı-vericilerin görsel denetimi.
- IEC 61754 Serisi- Fiber optik ara bağlantı cihazları ve pasif bileşenler; konnektör arayüzü standartları.
- TIA-568.3-D- Optik fiber kablolama ve bileşenler standardı.
- IEC 61280-4-1- Fiber optik iletişim alt sistemi test prosedürleri; kurulu kablo tesisi zayıflama ölçümü.
-
