"Bakır İzleyici Telli 4,5*9,8mm Tonlanabilir SST Düz Damlalı Fiber Kablolar", modern telekomünikasyon ve veri iletim ihtiyaçları için gelişmiş ve yüksek verimli bir çözümü temsil eder. Bu kablolar, güvenilir ve yüksek-performanslı bağlantı sağlayacak şekilde tasarlanmıştır; bu da onları konut geniş bant kurulumlarından ticari veri ağlarına kadar çeşitli uygulamalar için ideal kılar.

"4,5*9,8 mm Tonlanabilir SST FTTX Fiber Optik"in temelinde dayanıklılığı esneklikle birleştiren bir tasarım vardır. 4,5 mm çap ve 9,8 mm genişlik boyutları, çeşitli kurulum ortamlarına çok uygun,-sağlam ancak yönetilebilir bir boyutu yansıtır. Kablonun yapısı, ağın özel gereksinimlerine bağlı olarak tek-modlu veya çok-modlu bir fiber optik çekirdek içerir. Fiberin kendisi, minimum sinyal kaybını sağlayan ve uzun mesafelerde bütünlüğü koruyan koruyucu bir katmanla çevrelenmiştir.

Bu FTTX Fiber Optic'in temel özelliği, kurulum ve bakım sırasında belirli kabloların yerini belirleme ve tanımlama sürecini önemli ölçüde kolaylaştıran tonlanabilir yetenekleridir. Tonlanabilir özellik, kablo içindeki fiber optik şeritler boyunca uzanan entegre bir bakır izleme teli ile kolaylaştırılmıştır. Bu izleme teli, kablonun yolunu izlemek için ton üreteçleri ve problarla birlikte kullanılabilir, böylece ağ altyapısının yönetimi ve sorunlarının giderilmesi daha kolay hale gelir.

Ürün adındaki "Tonlanabilir SST", bu kablolarda kullanılan gelişmiş Tek-Mod veya Çoklu-Mod Optik Fiber (SST) teknolojisini ifade eder. SST teknolojisi, düşük zayıflama ve yüksek bant genişliğiyle olağanüstü performans sunmak üzere tasarlanmıştır. Bu, veri aktarımının uzun mesafelerde bile verimli ve güvenilir olmasını sağlar. Kablolar yüksek-hızlı interneti, HD video akışını ve diğer veri yoğunluklu uygulamaları-destekleyerek hem konut hem de ticari kullanıma uygundur.

Özellikler

• Standart uygulamalar ve donanım uyumluluğu
• Fiber koruma ve sinyal bütünlüğü
• Malzeme kabul edilebilirliği

• Bağlama ve topraklama gereksinimlerini ortadan kaldırır
• Taşıma ve kurulum kolaylığını artırır; nakliye ve depolama maliyetlerini azaltır

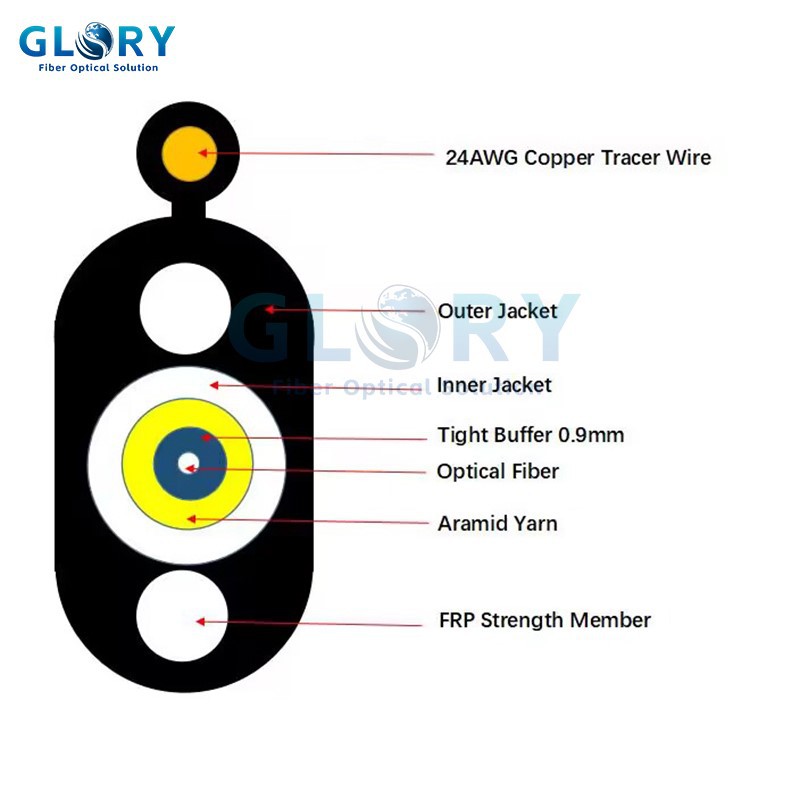

Kablo Yapıları

ÖĞELER		TANIM
Lif sayısı		1
Sıkı tampon	Dış Çap (mm):	0.9±0.05
	Malzeme:	LSZH
Kılıflı	Dış Çap (mm):	3.0
	Malzeme:	LSZH
Güç elemanı		Aramid iplik
Su Bloğu Malzemesi:		Su engelleyici iplik
Güç elemanı		G-FRP-1,6mm
Kılıf	Kalınlık:	. 0.8mm olmayan
	Malzeme:	HDPE
Kablonun dış çapı (mm)		4,5*9,8 mm±0,3
Net ağırlık (kg/km)		43

Optik Fiber

ÖĞELER	BİRİMLER	ŞARTNAME
Elyaf türü		G652D	G657A
zayıflama	dB/km	1310nm 0,36'dan küçük veya eşit 1550nm 0,22'den küçük veya eşit
Kromatik Dağılım	ps/nm.km	1310nm 3,5'tan küçük veya eşit 1550 nm 18'den küçük veya eşit 1625nm 22'den küçük veya ona eşit
Sıfır Dağılım Eğimi	ps/nm2.km	0,092'den küçük veya ona eşit
Sıfır Dağılım Dalga Boyu	nm	1300 ~ 1324
Dalga Boyunu-kes (lcc)	nm	1260'tan küçük veya ona eşit
Zayıflama ve Bükülme (60mm x100dönüş)	dB	(30mm yarıçap, 100 halka ) 0,1 @ 1625nm'den küçük veya ona eşit	(10mm yarıçap,1 halka) 1,5 @ 1625 nm'den küçük veya eşit
Mod Alanı Çapı	mm	1310 nm'de 9,2 ± 0,4	1310 nm'de 9,2 ± 0,4
Çekirdek-Kaplanmış Eşmerkezlilik	mm	0,5'ten küçük veya eşit	0,5'ten küçük veya eşit
Kaplama Çapı	mm	125±1	125±1
Kaplamanın-dairesel olmaması	%	0,8'den küçük veya eşit	0,8'den küçük veya eşit
Kaplama Çapı	mm	245±5	245±5
Kanıt Testi	not ortalaması	0,69'dan büyük veya eşit	0,69'dan büyük veya eşit

Kablonun Mekanik ve Çevresel Performansı

HAYIR.	ÖĞELER	TEST YÖNTEMİ	KABUL KRİTERLERİ
1	Çekme Yükleme Testi	Test yöntemi: IEC 60794-1-E1 - Uzun-gerilme yükü:350N - Kısa-gerilme yükü:800N - Kablo uzunluğu: 50 m'den büyük veya eşit	- Zayıflama artışı@1550nm: 0,1dB'den az veya eşit - Kılıfta çatlama ve elyaf kırılması yok
2	Ezilme Dayanımı Testi	Test yöntemi: IEC 60794-1-E3 - Uzun yük:300 N/100mm - Kısa yük:1000 N/100mm Yükleme süresi: 1 dakika	- Zayıflama artışı@1550nm: 0,1dB'den az veya eşit - Kılıfta çatlama ve elyaf kırılması yok
3	Darbe Dayanımı Testi	Test yöntemi: IEC 60794-1-E4 - Etki yüksekliği:１ｍ - Etki ağırlığı: 450ｇ - Etki noktası: Büyük veya eşit 5 - Etki frekansı: 3/noktadan büyük veya eşit	- Zayıflama artışı@1550nm: 0,1dB'den az veya eşit - Kılıfta çatlama ve elyaf kırılması yok
4	Tekrarlanan Bükme	Test yöntemi: IEC 60794-1-E6 - Mandrel çapı:20D (D=kablo çapı) - Konu ağırlığı:15kg - Bükülme sıklığı:30 kez - Bükme hızı:2 sn/zaman	- Zayıflama artışı@1550nm: 0,1dB'den az veya eşit - Kılıfta çatlama ve elyaf kırılması yok
5	Burulma Testi	Test yöntemi: IEC 60794-1-E7 - Uzunluk:1m - Konu ağırlığı:25kg - Açı:±180 derece - Frekans: 10/puan'dan büyük veya eşit	- Zayıflama artışı@1550nm: 0,1dB'den az veya eşit - Kılıfta çatlama ve elyaf kırılması yok
6	Su Sızma Testi	Test yöntemi: IEC 60794-1-F5B - Basınç kafasının yüksekliği: 1m - Numunenin uzunluğu:3m - Test süresi: 24 saat	- Açık kablo ucunda sızıntı yok
7	Sıcaklık Döngüsü Testi	Test yöntemi: IEC 60794-1-F1 - Sıcaklık adımları:＋20 derece ,－40 derece ,＋70 derece ,＋20 derece - Test Süresi:24 saat/adım - Döngü dizini:2	- Zayıflama artışı@1550nm: 0,1dB'den az veya eşit - Kılıfta çatlama ve elyaf kırılması yok
8	Performansı Düşür	Test yöntemi: IEC 60794-1-E14 - Test uzunluğu:30cm - Sıcaklık aralığı:70±2 derece - Test Süresi:24 saat	- Dolgu bileşiği eksilmesi yok
9	Sıcaklık	Çalışırken: -40 derece ~+60 derece Mağaza/Nakliye: -50 derece ~+70 derece Kurulum: -20 derece ~+60 derece
